🏔️地形数据

  地形是指地物形状和地貌的总称，具体指地表以上分布的固定物体所共同呈现出的高低起伏的各种状态。导入地形数据主要把通过测量、地图矢量化获取、购买、下载等方式的地形成果加载到三维地球上，包含空间位置特征和高程属性特征进行表达地势起伏状态。

  对于工程坐标系的数据成果，可直接通过投影、4/7参数配置来解决和国家2000、WGS84标准投影的匹配问题。

地形数据导入

  图新说支持tif、lrp格式的地形数据直接导入，点击“地形”功能，直接选择文件即可导入。

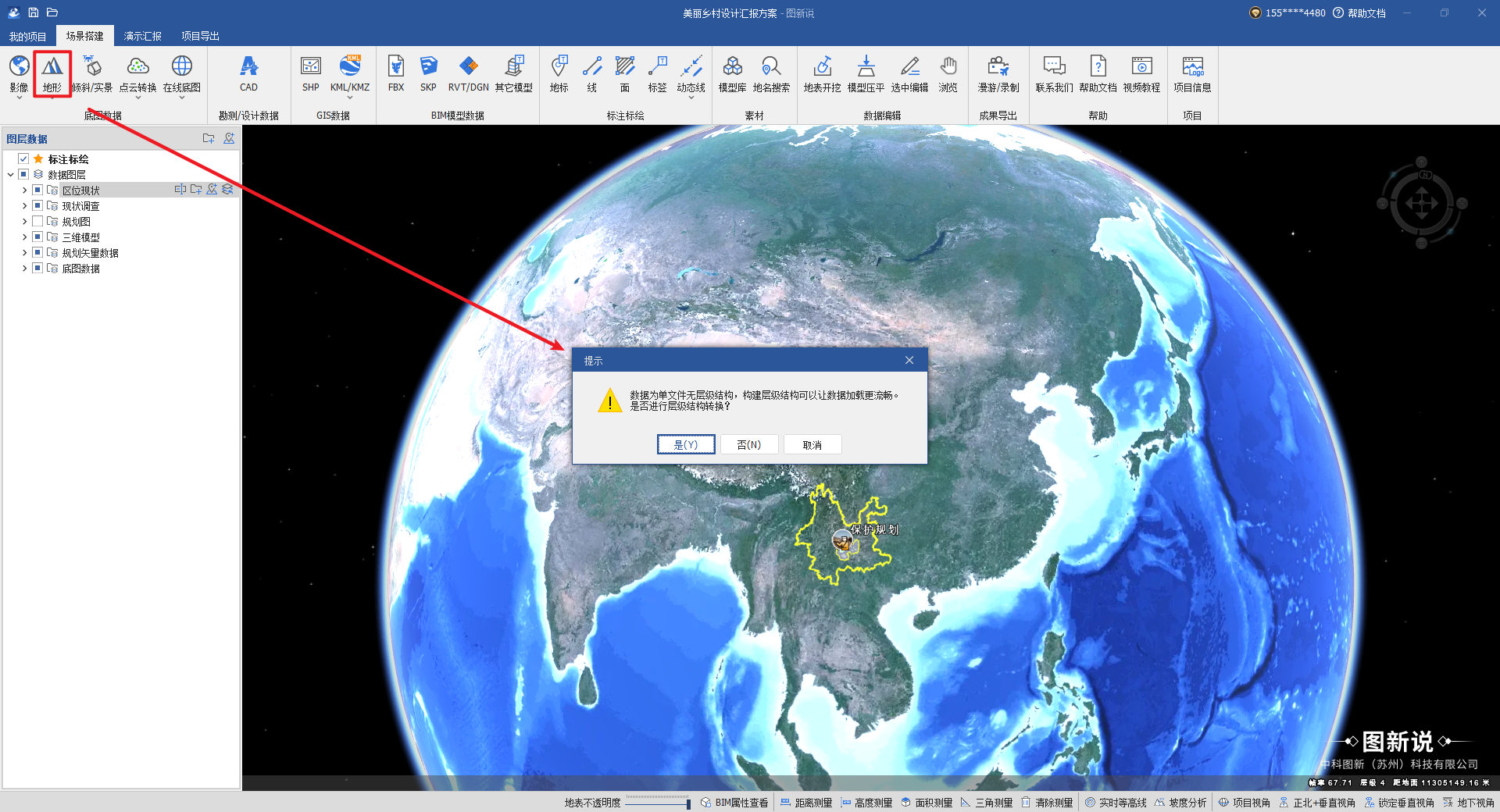

  当数据量很大时，软件会提示“数据为单文件无层级结构,构建层级结构可以让数据加载更流畅。是否进行层级结构转换?”，建议点击“是”进行转换加载，提高数据浏览流畅度。点击“否”，将加载原始数据格式，不进行转换，可能会造成帧率降低、场景卡顿。

点击“是”，软件自动进入到格式转换入口，再点击“确定”进行转换。

点击“否”，软件直接加载原始数据，可能会由于数据较大造成卡顿的情况。

点击“取消”，将取消此次数据加载。

地形批量导入

  地形批量导入是指把tif格式地形数据批量转成lrp格式数据并进行加载，并且支持过滤无效数据、配置工程坐标系、地方坐标系。

操作步骤：

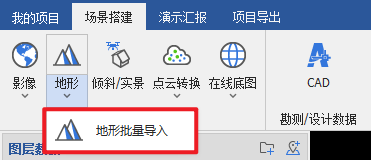

1.地形 -- 地形批量导入

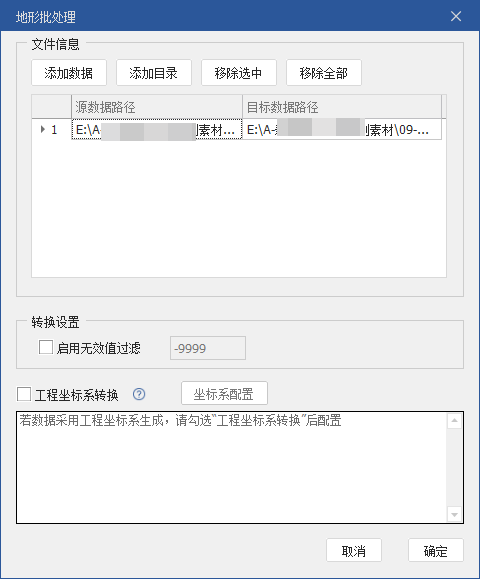

2.添加数据，支持tif、tiff、dem格式数据。

（1）添加数据：单次可选择一个或多个数据，依次将需要导入的多个影像数据添加至列表；

（2）添加目录：选择文件夹，将整个文件夹内数据添加至列表；

添加后列表中会出现源数据路径和目标数据路径（转换后数据存储路径），转换后的数据和源数据在同一目路径下。

（3）移除选中：在已添加的数据列表中，选中一个需要删除的数据，再点击“移除选中”，就可以将该数据移除。

（4）移除全部：将列表中添加的数据全部移除，清空列表。

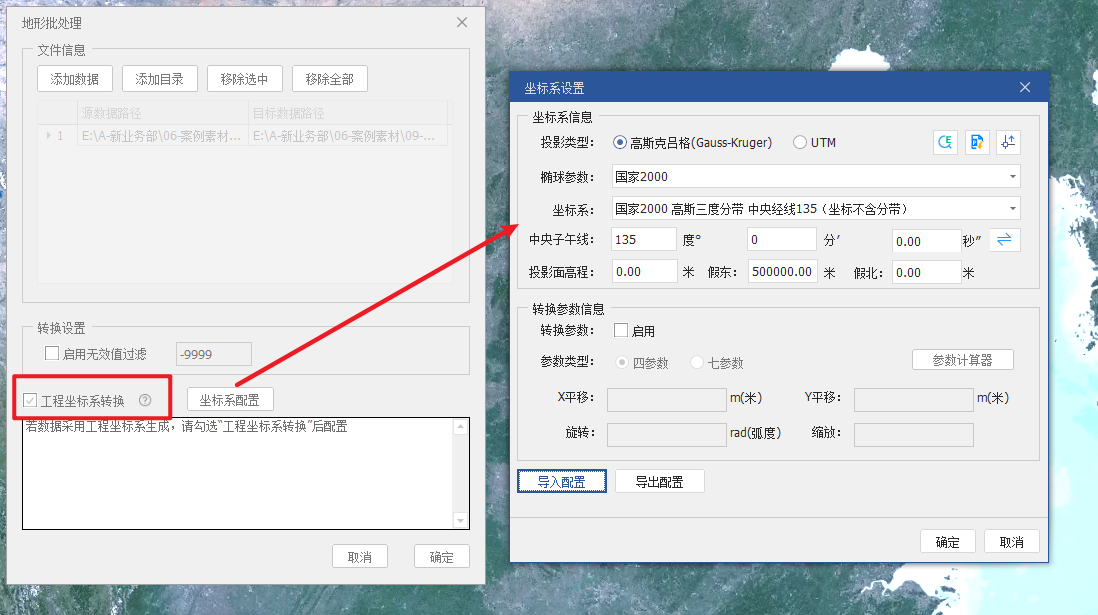

（5）工程坐标系转换：默认不勾选，勾选后，进行坐标系配置，配置完成后对列表中所有数据生效。（一般地形生成时会配置投影，如果制作时未选择投影信息，无投影的地形可通过配置工程坐标系加载到图新说）

• 投影信息支持直接输入EPSG带号、导入prj文件和地图选点推荐坐标系。

• 投影类型：默认高斯克吕格（Gauss-Kruger），还支持UTM；

• 椭球参数：默认国家2000，还支持北京54、西安80、WGS84；

• 坐标系：根据所选椭球参数，选择对应的坐标系分带；

• 中央子午线：可以输入度分秒或者小数形式的自定义中央子午线；

• 投影面高程：手动输入工程上的投影高，单位是米；

• 假东：根据坐标系选择提供默认值，可根据工程上实际情况手动变更；

• 假北：根据坐标系选择提供默认值，可根据工程上实际情况手动变更；

• 转换参数信息：勾选“启用”，可配置四七参，选择参数类型后，点击参数计算器，输入当前坐标系下对应的工程坐标（XYZ）和对应的经纬度信息，计算结果自动应用。（最少输入两组数值进行计算）



3.点击“确定”，自动进行数据转换，生成同名字lrp格式文件，并加载到图新说场景中。

⚠下次加载该地形数据直接拖拽生成的lrp文件到软件场景内即可，也可将生成的lrp文件发给他人进行加载。
