📈CAD数据

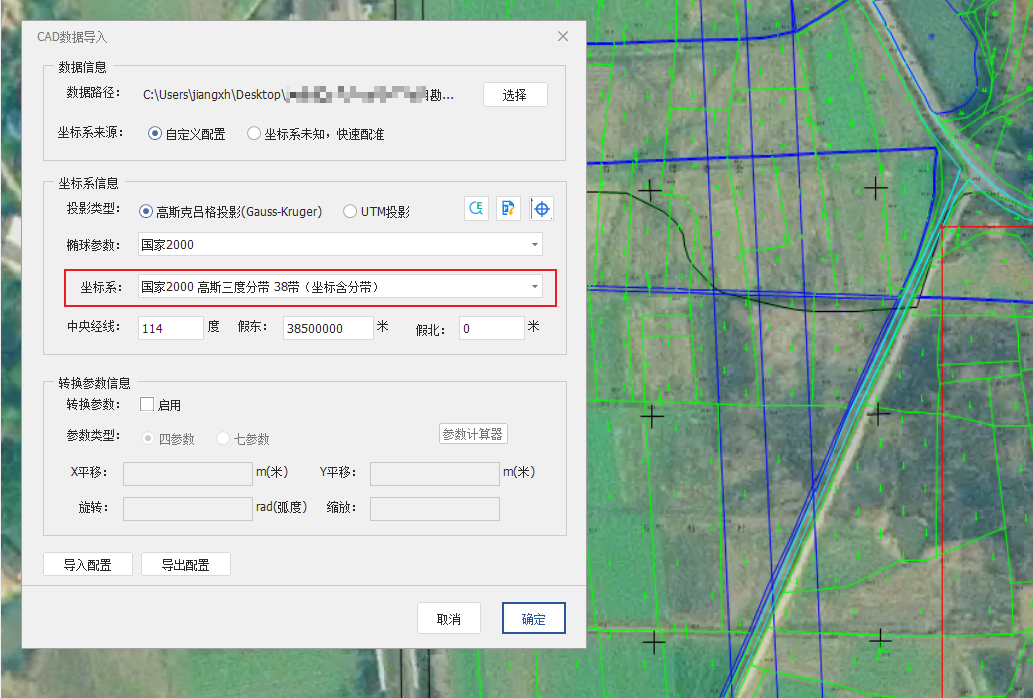

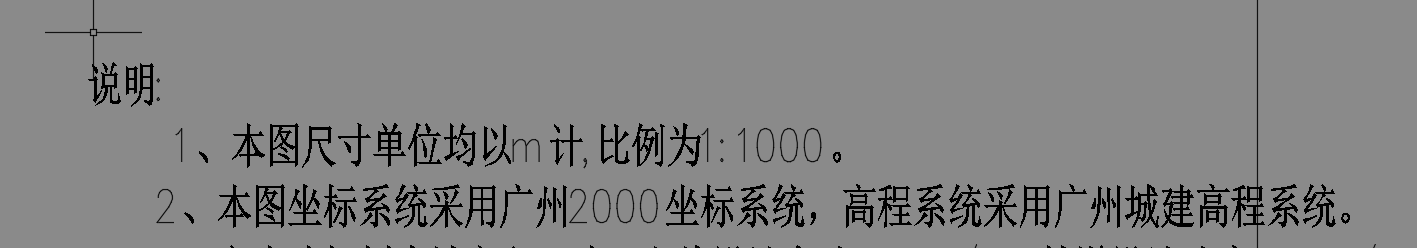

坐标系已知导入CAD数据

• 已知椭球类型（CGCS2000、西安80、北京54、UTM）
• 已知中央经线（中央子午线，例如120E，中央经线为东经120度）

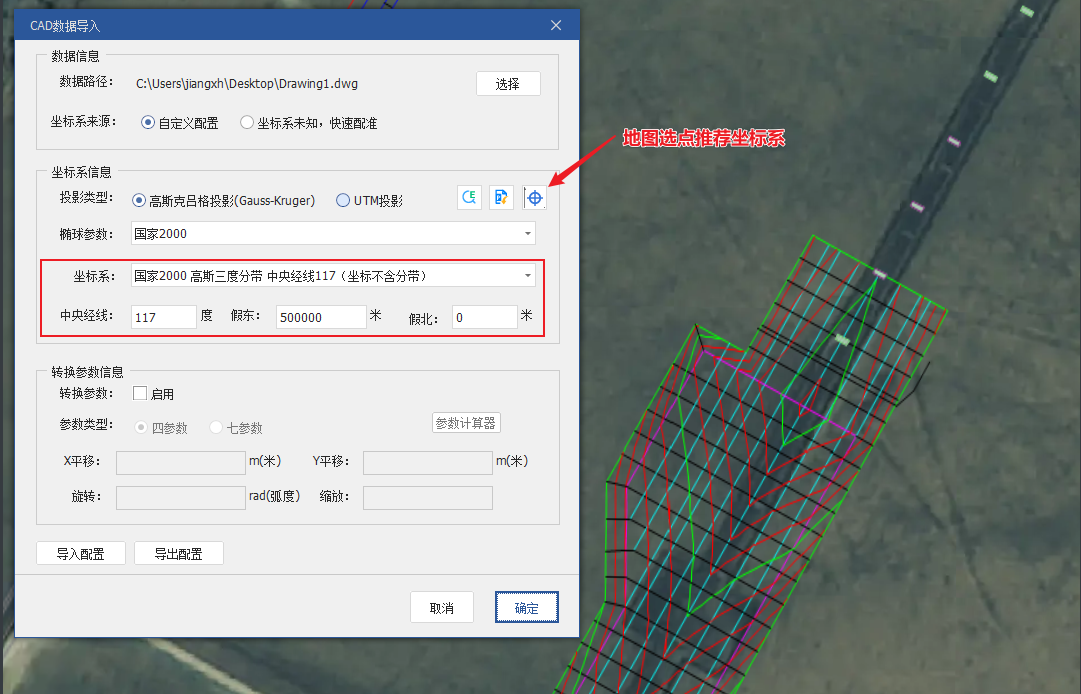

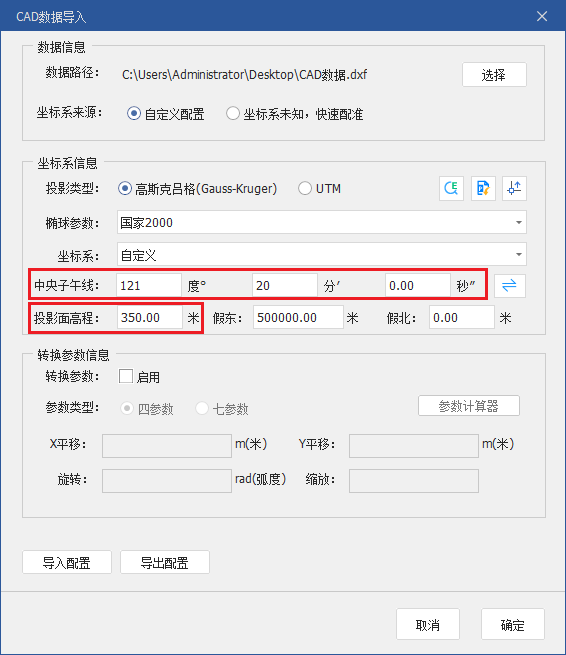

• 已知海拔基准（投影高，例如黄海85高），如果投影高不为0米海拔，则需要填写投影高信息

坐标系不明确导入CAD

根据CAD坐标位数快速判断坐标系是否含带号

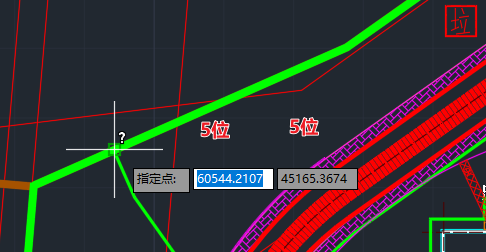

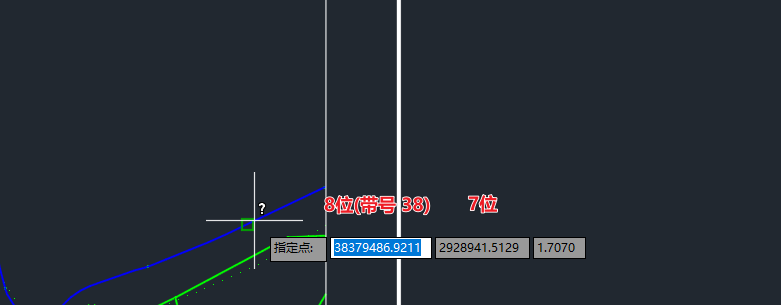

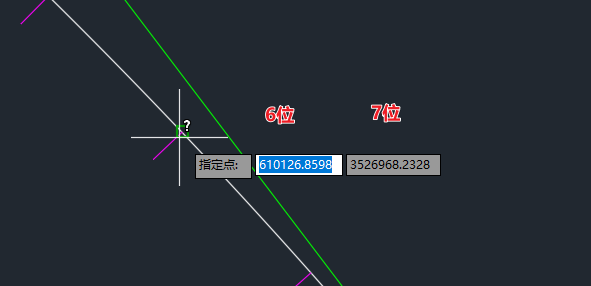

• 如果是6位、7位，一般是采用三度分带的不带带号的坐标系。

• 再根据项目地址，判断中央经线位置，例如项目位于江苏省苏州市，则中央经线为120；也可以通过选点推荐功能，通过点击项目区域的地图，系统推荐坐标系。

[!TIP|label:提示]

如果导入后匹配不上，则需要确认是否有四七参数。

• 如果是8位、7位，需要用带带号的坐标系。（8位X坐标的前两位是带号信息）

• 不是6、7位，或者8位、7位，而是5位数、6位+6位之类的，那就需要四七参数进行转换；或者进行快速配准

四七参数转换

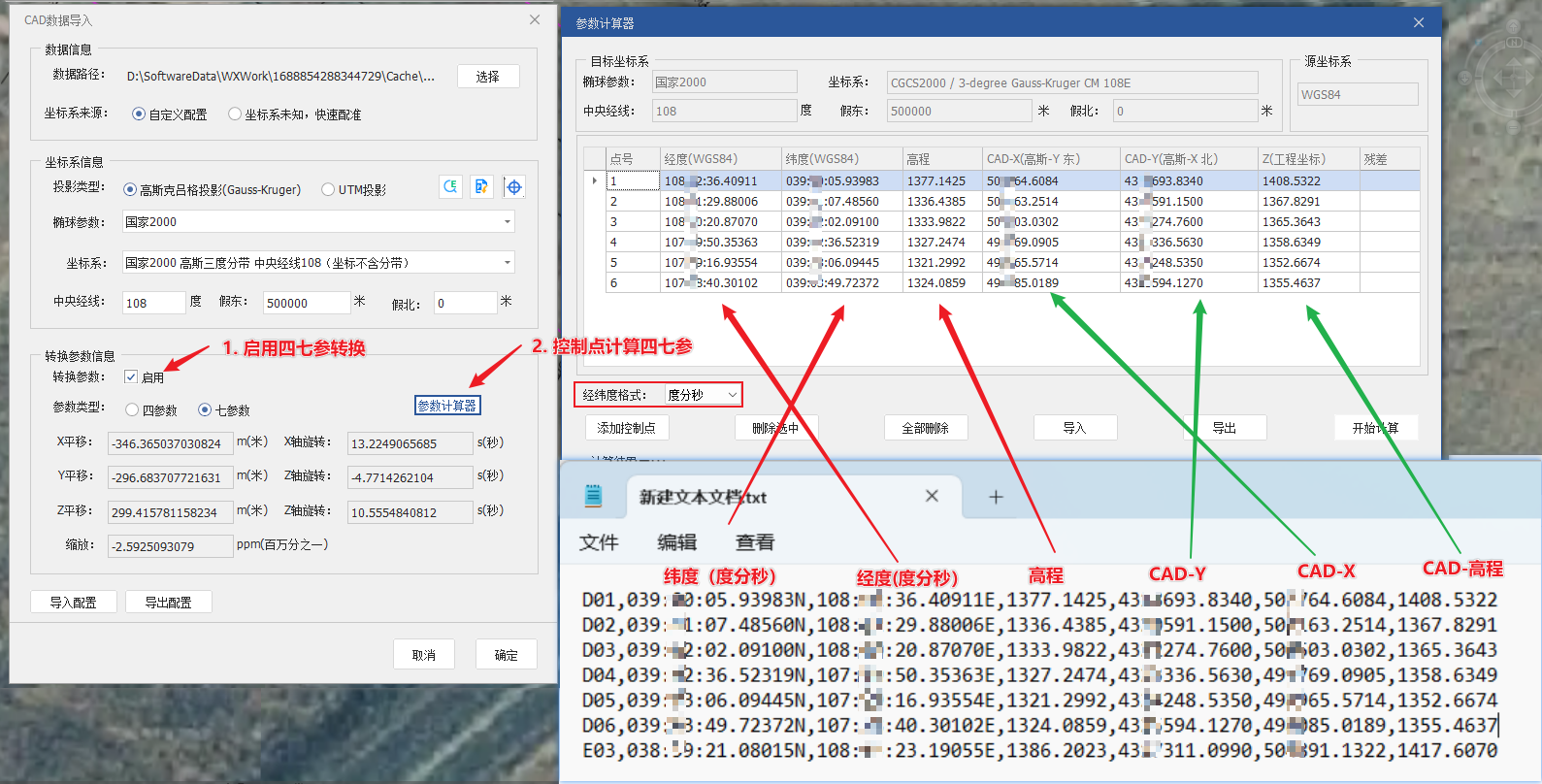

1. 已知四七参数（或者已有计算结果）

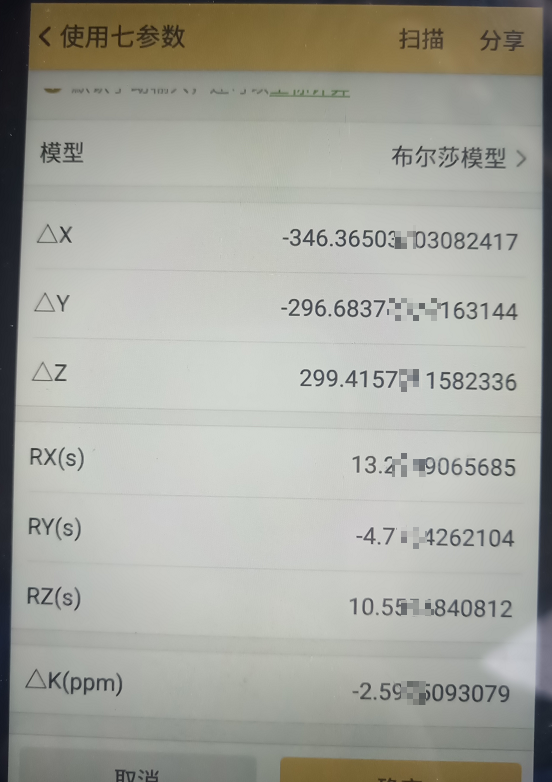

• 有通过RTK手簿计算出来的四七参数

2. 有项目测量控制点计算四七参数

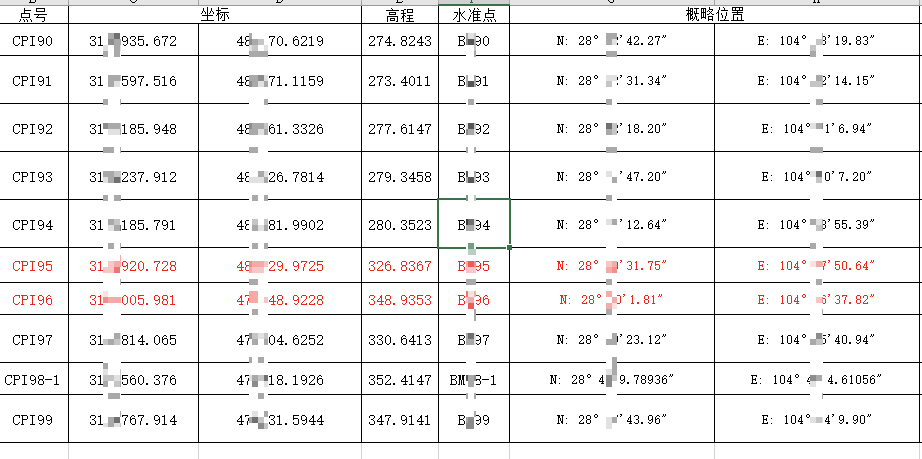

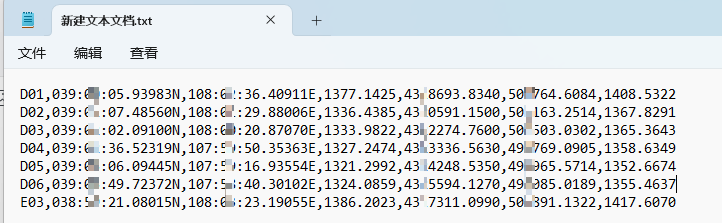

控制点示例：

3. 通过奥维关联点计算四七参数

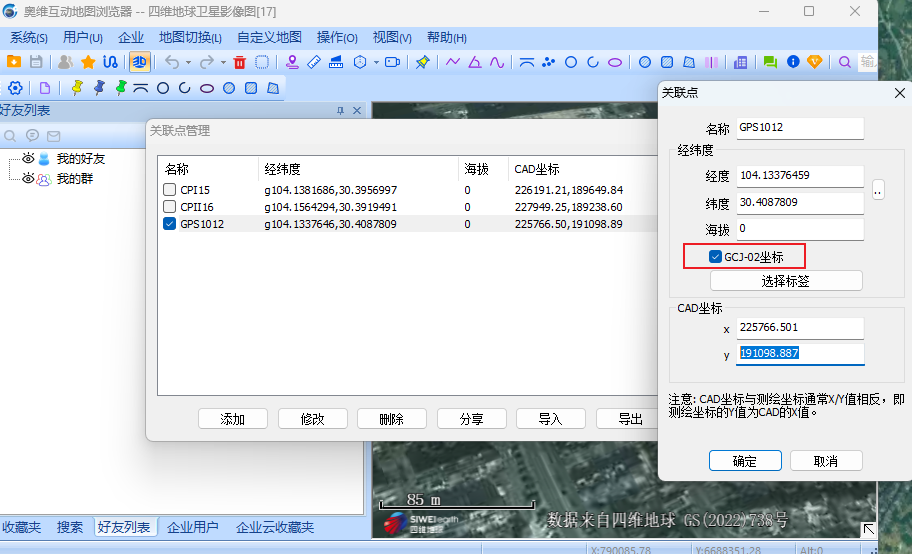

如果之前有使用过奥维地图进行项目关联点坐标管理，也可以通过奥维关联点进行坐标参数转换。

[!WARNING|label:警告]

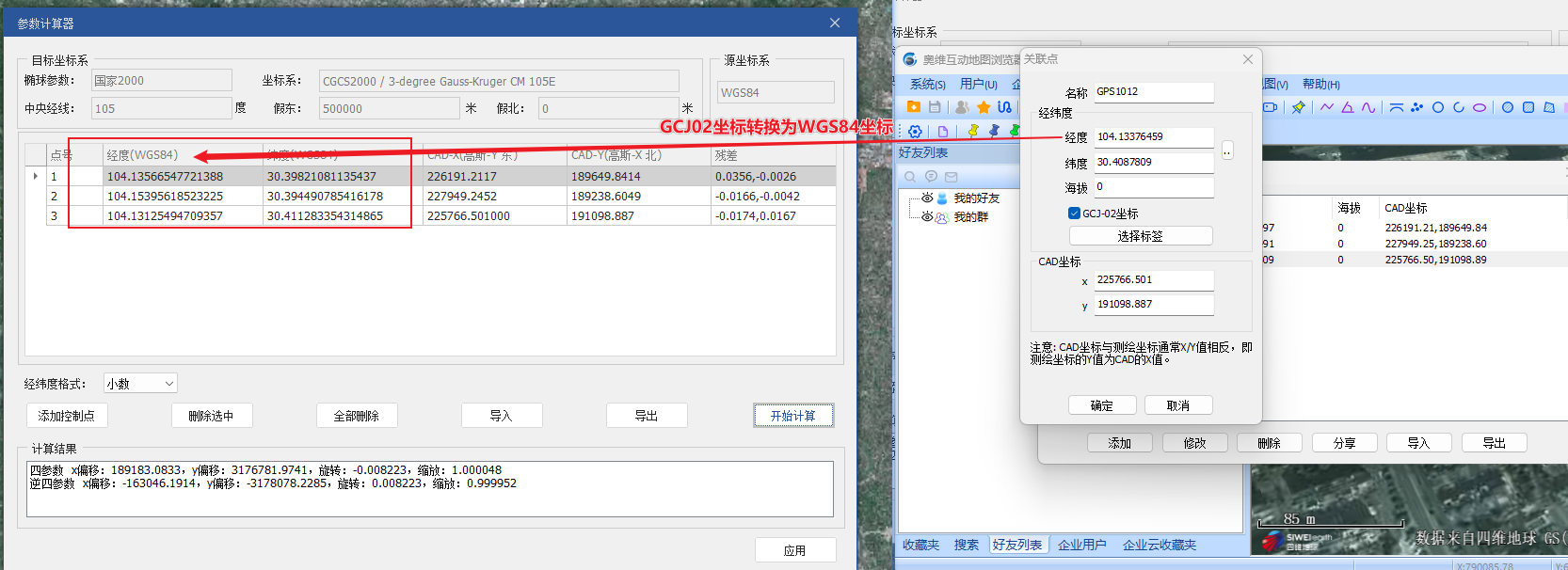

奥维的关联点的经纬度，默认是GCJ 02坐标，这是一种加偏的坐标系。需要转换成标准的WGS 84坐标系才能转换到正确的位置。参考转换网站

坐标系未知，快速配准（选点匹配）

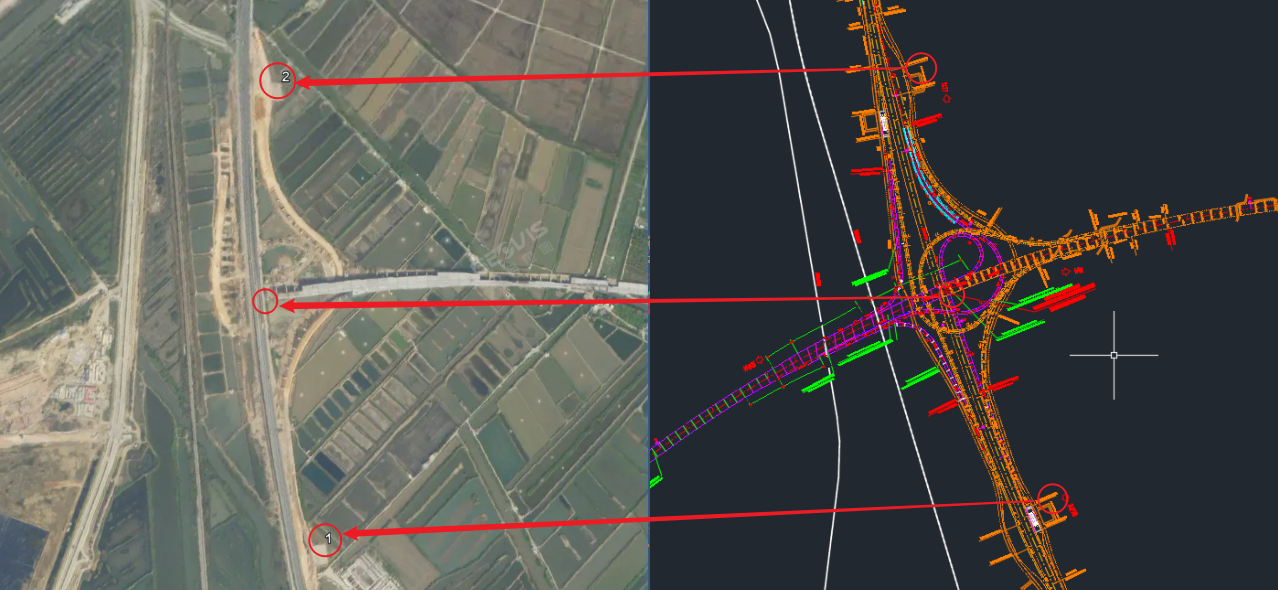

快速配准主要是寻找到CAD与地图上的两个或两个以上的同地点的点，利用该坐标将CAD计算到地图对应的位置上：

[!TIP|label:提示]

快速配准的方式作为导入CAD数据的补充，并不是精确的坐标转换，选择的点分布越均匀、点位越准确，匹配效果越好。

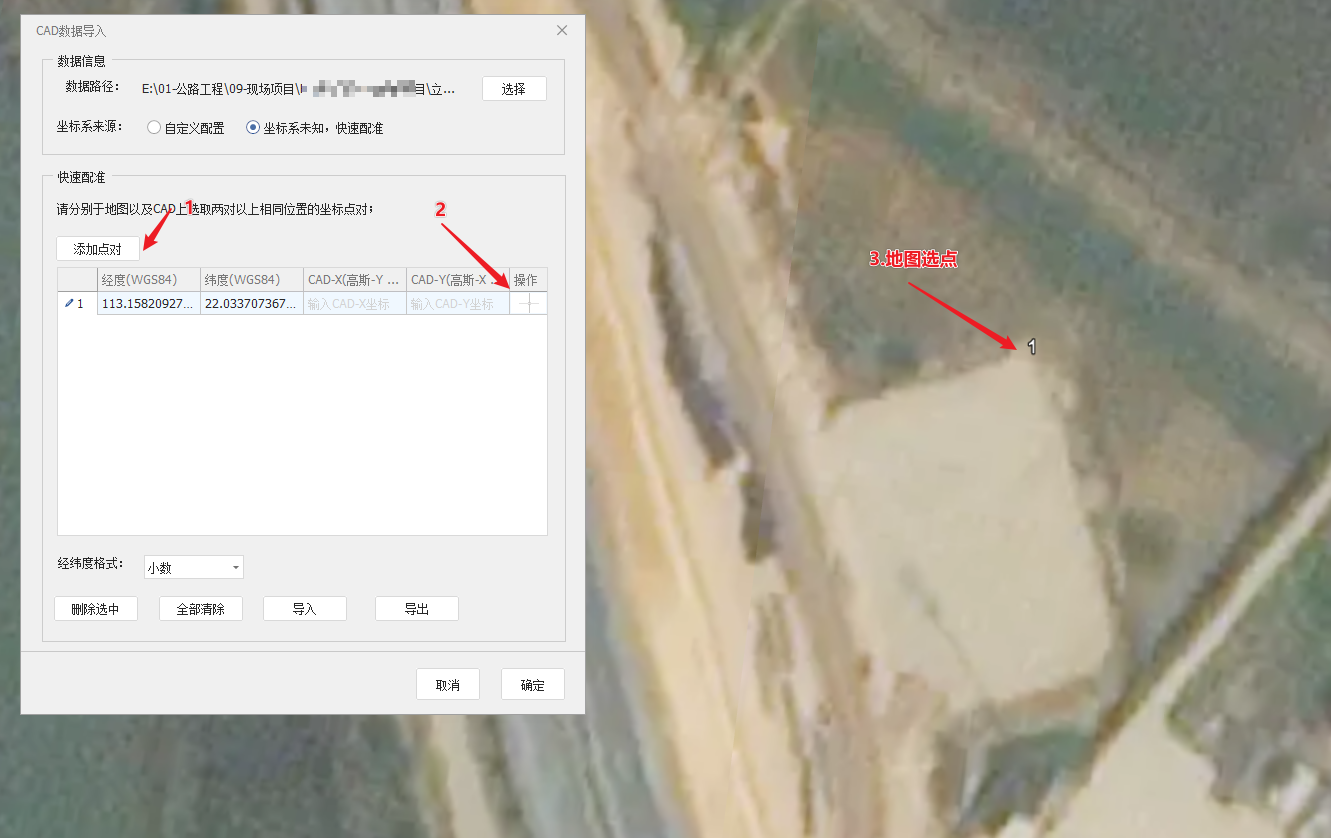

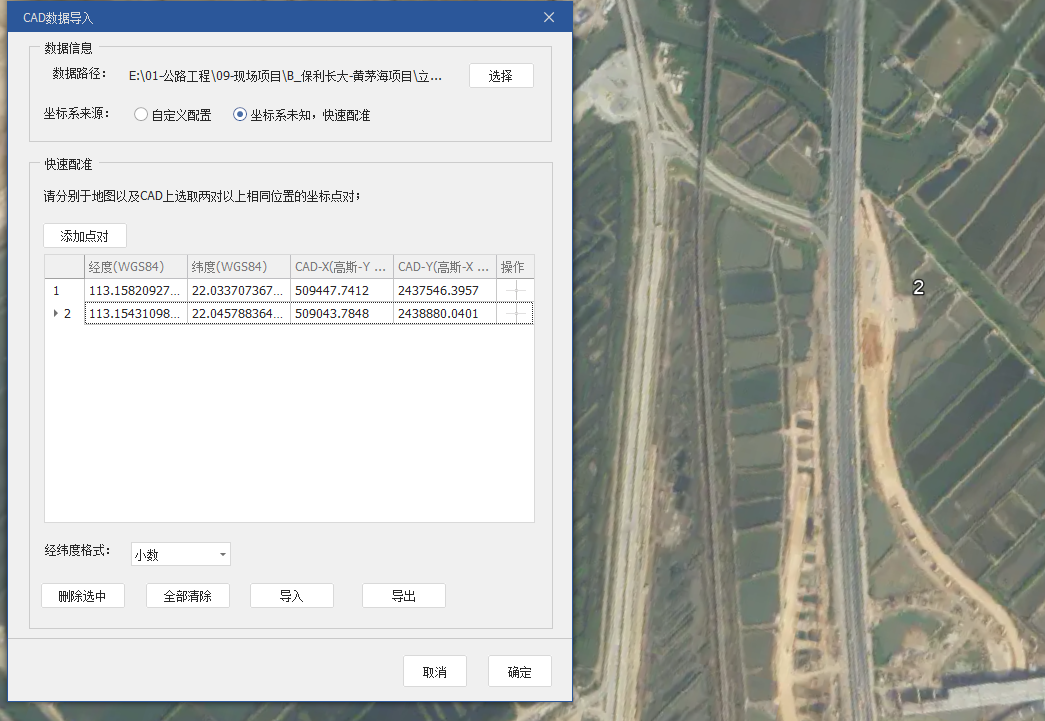

• 1、选择"坐标系未知，快速配准"方式。点击添加点对，新增一条点对记录；利用”操作“按钮，在地图上选点，经纬度自动填充到记录中：

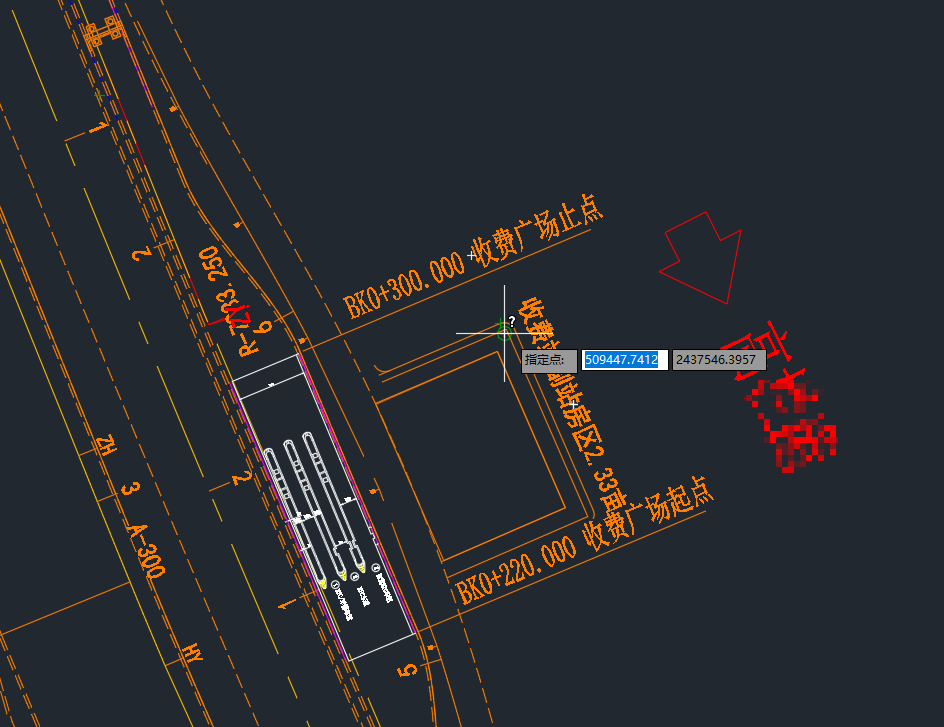

• 2、在CAD中选择同样的点位，利用id命令，获取到该点位的X、Y坐标，并填入转换窗口

• 3、按照以上步骤，填入两个或者两个以上的同名点。

[!TIP|label:提示]

可以将该配准点导出为coord文件格式的配准点文件，同一个项目的CAD数据都可以采用该套坐标点对进行导入配准。

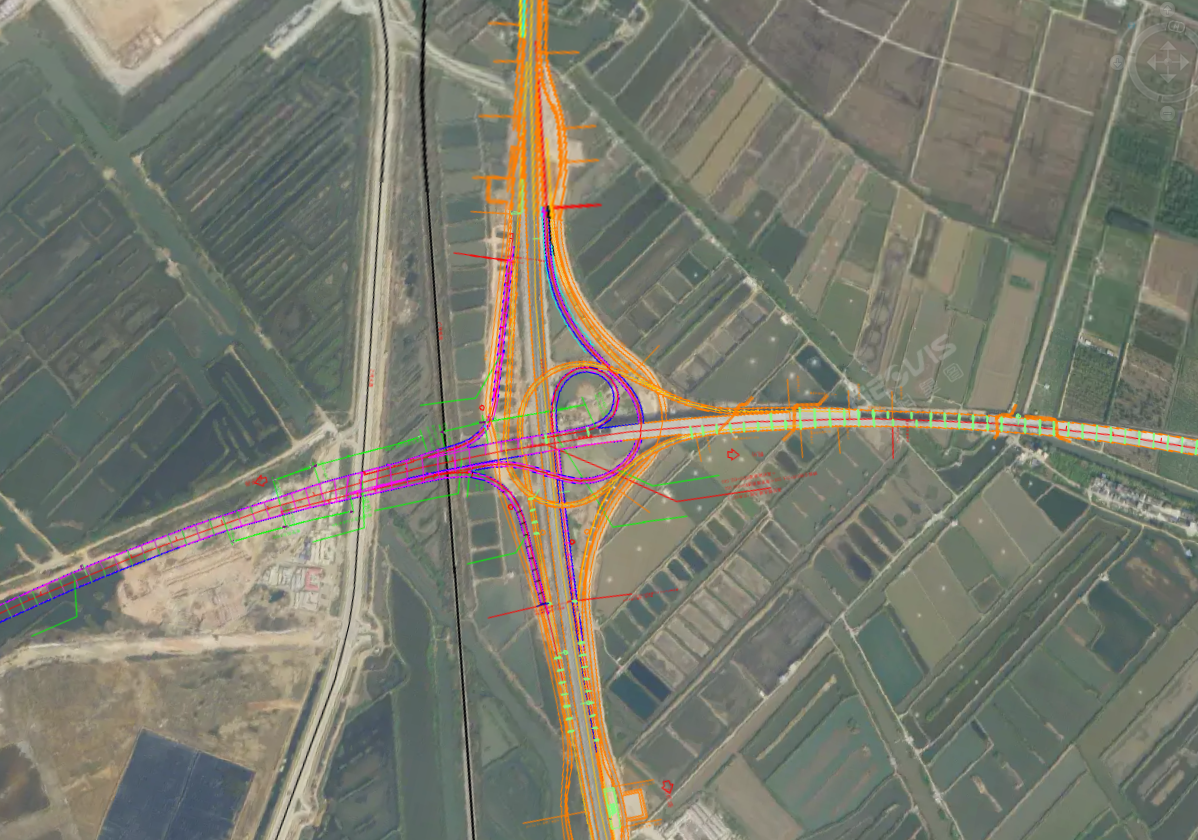

• 4、点击确定，系统根据上述坐标点进行计算匹配，得到最终导入结果：
