路易设计数据加载

路易设计的市政道路、公路等三维成果，需要精准的叠加到地图，结合道路的实景模型、正射影像、地形数据。再融合设计、施工（CAD、场布、临建、拆迁范围）等业务数据，进行展示汇报。

将路易设计的三维成果导出再导入图新说，结合底图进行展示汇报。

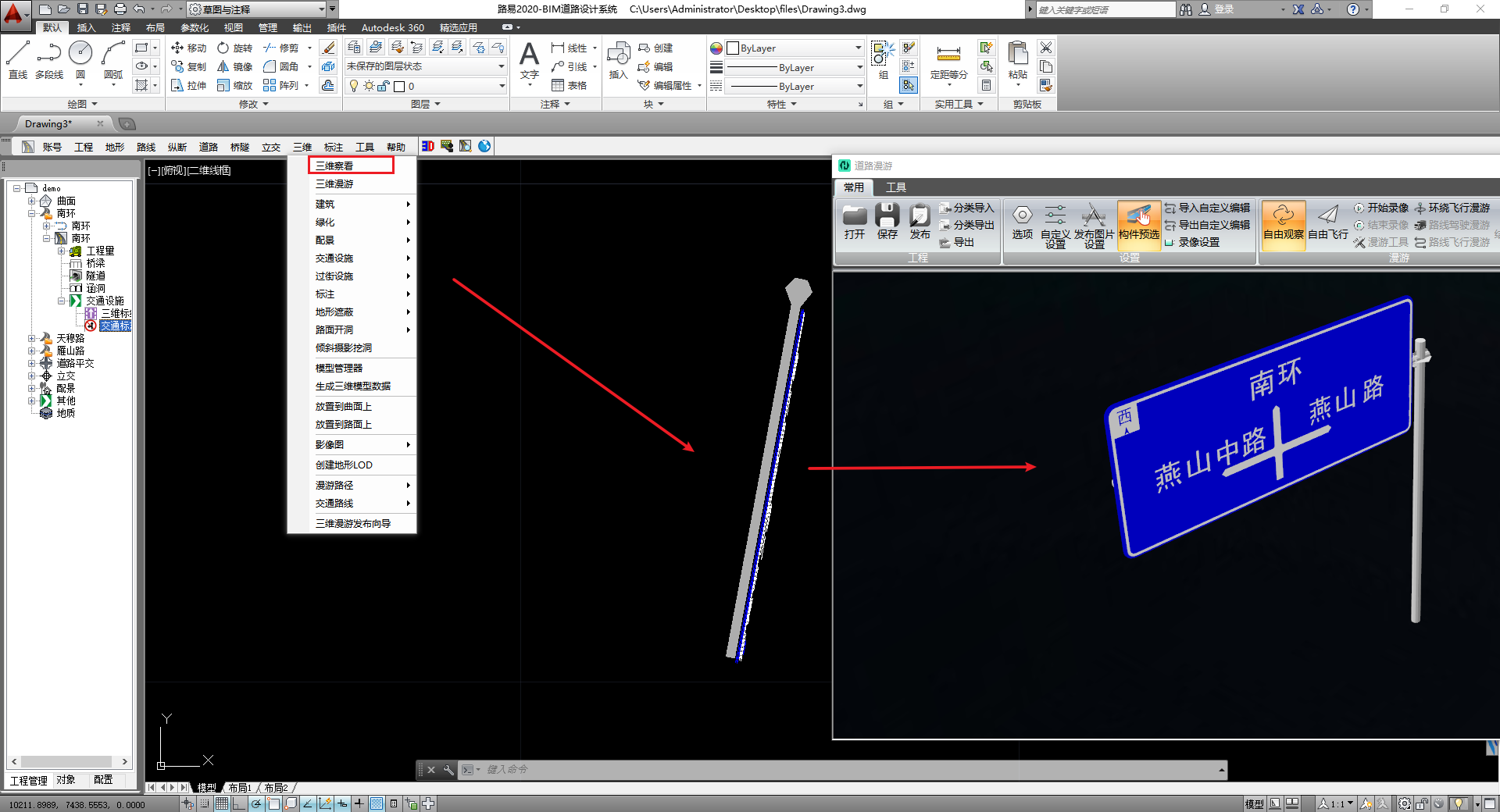

（1）在路易软件中设计BIM数据后，可通过菜单栏中“三维”模块中的“三维察看”进行查看需要导出的模型对象，点击后会弹出“道路漫游”窗口。

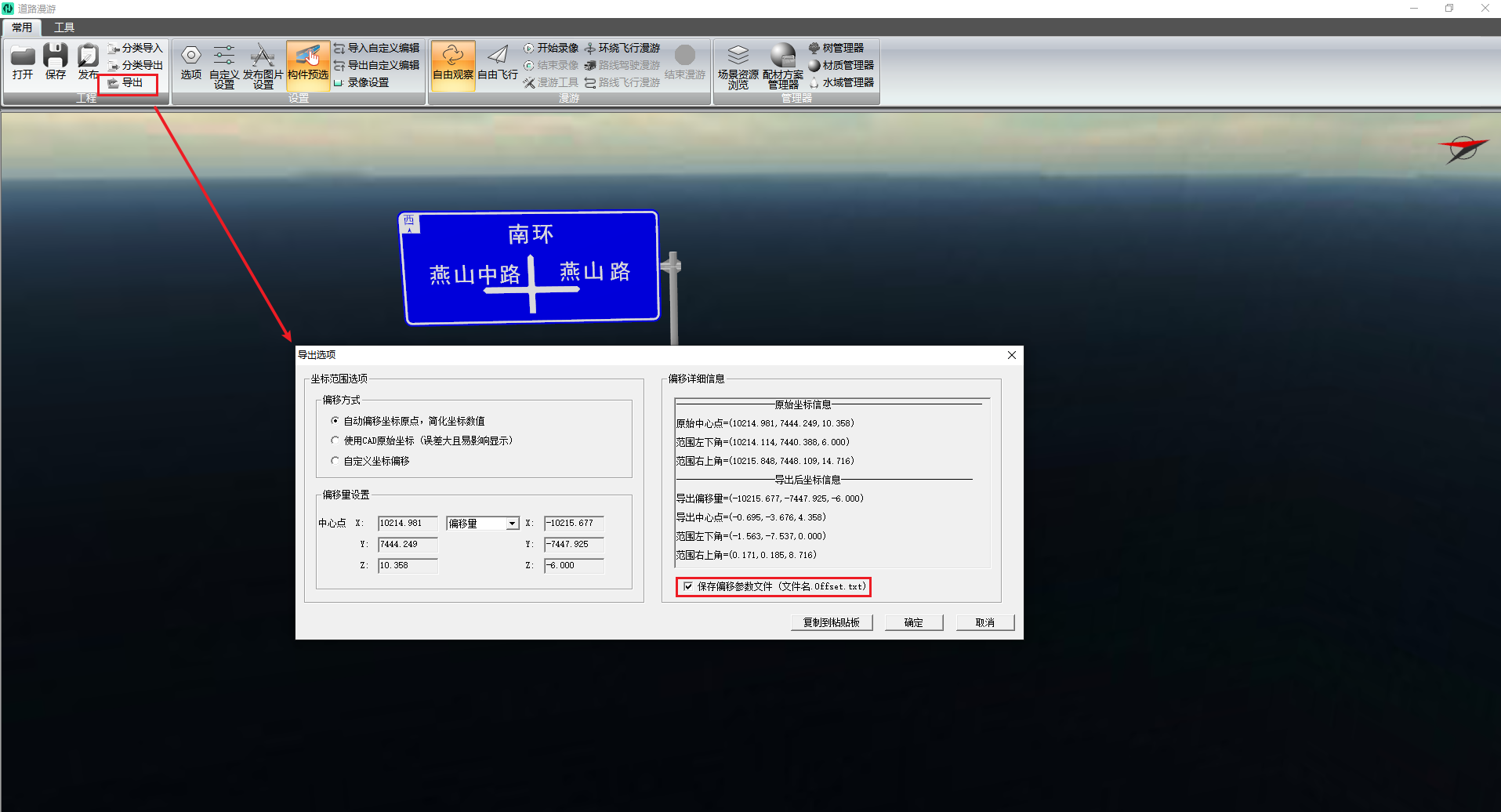

（2）在“道路漫游”窗口内，点击“导出”，会弹出导出选项对话框，默认即可。（注意：要勾选对话框右下角的“保存偏移参数文件”）。

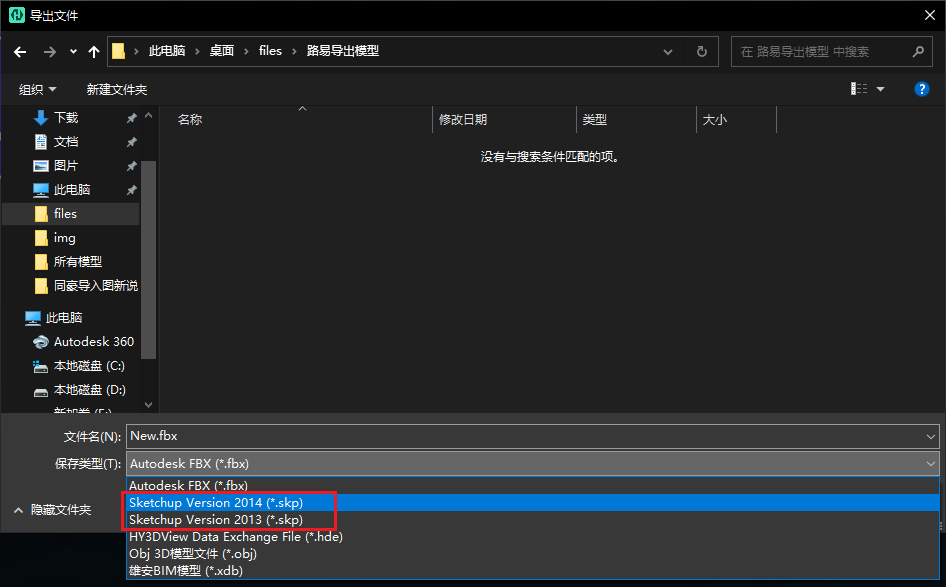

（3）点击“确定”后，选择文件类型为skp和文件存储位置即可。

（4）文件导出后，会生成一份skp格式模型文件和文件名.Offset.txt文件，其中.Offset.txt文件中记录模型坐标信息。

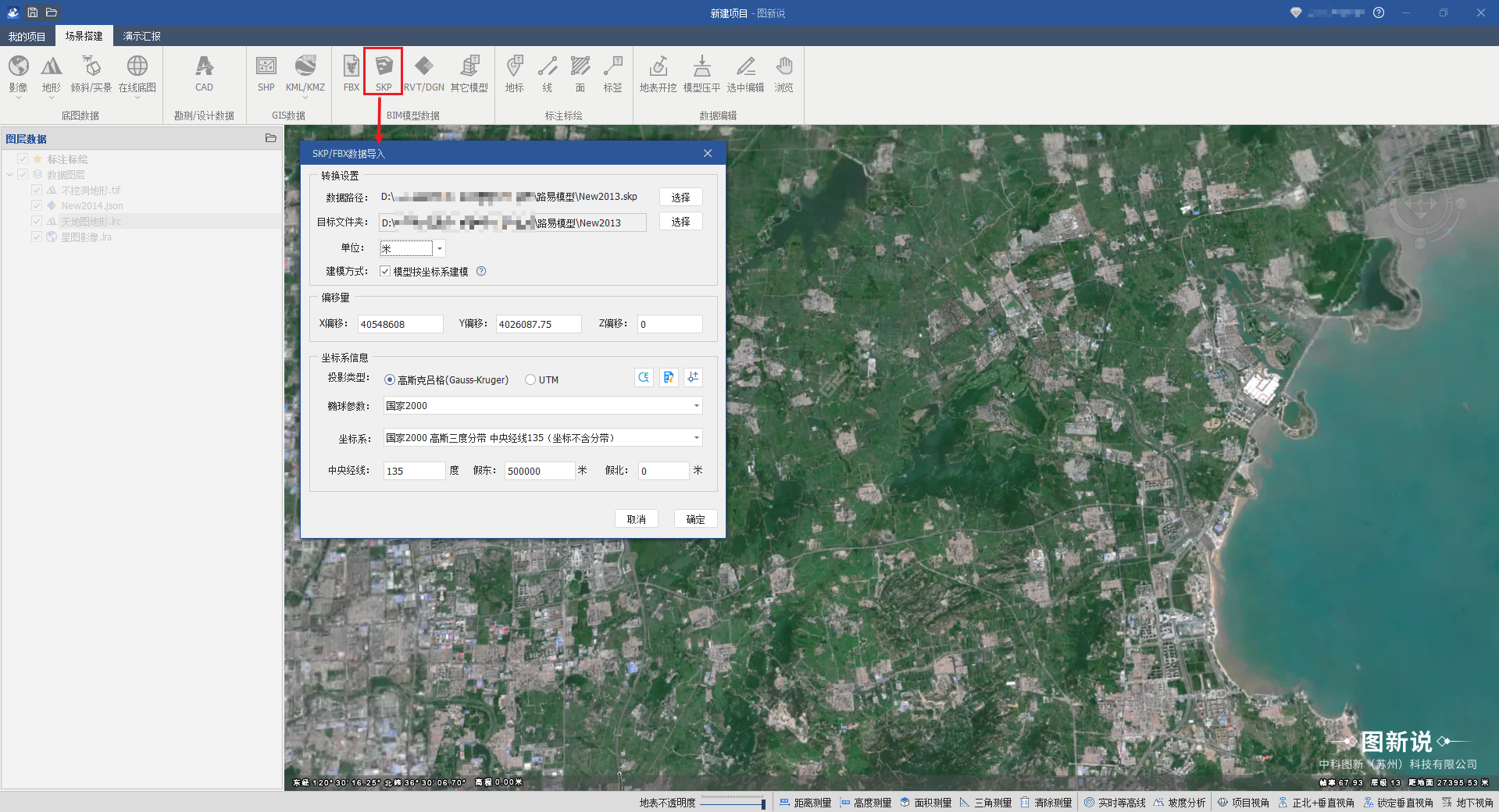

将路易导出的skp格式BIM模型加载到图新说内。在场景搭建模块中点击“SKP”功能。

（1）选择路易导出的.skp格式模型。

（2）选择单位：米（路易导出的skp格式模型单位默认为米）。

（3）建模方式：自动识别到偏移量文件后，默认勾选“模型按坐标系建模”（路易软件导出的通用成果模型一般是按照坐标系进行建模）。

（4）偏移量：自动识别导出文件中的*.Offset.txt文件内偏移量，并自动填写到对应文本框内）。

（5）坐标系信息：可通过手动进行选择投影类型、椭球参数、坐标系等信息；也可以通过填写EPSG带号、导入prj文件或手动在地图上选取点推荐投影信息等方式进行填写。

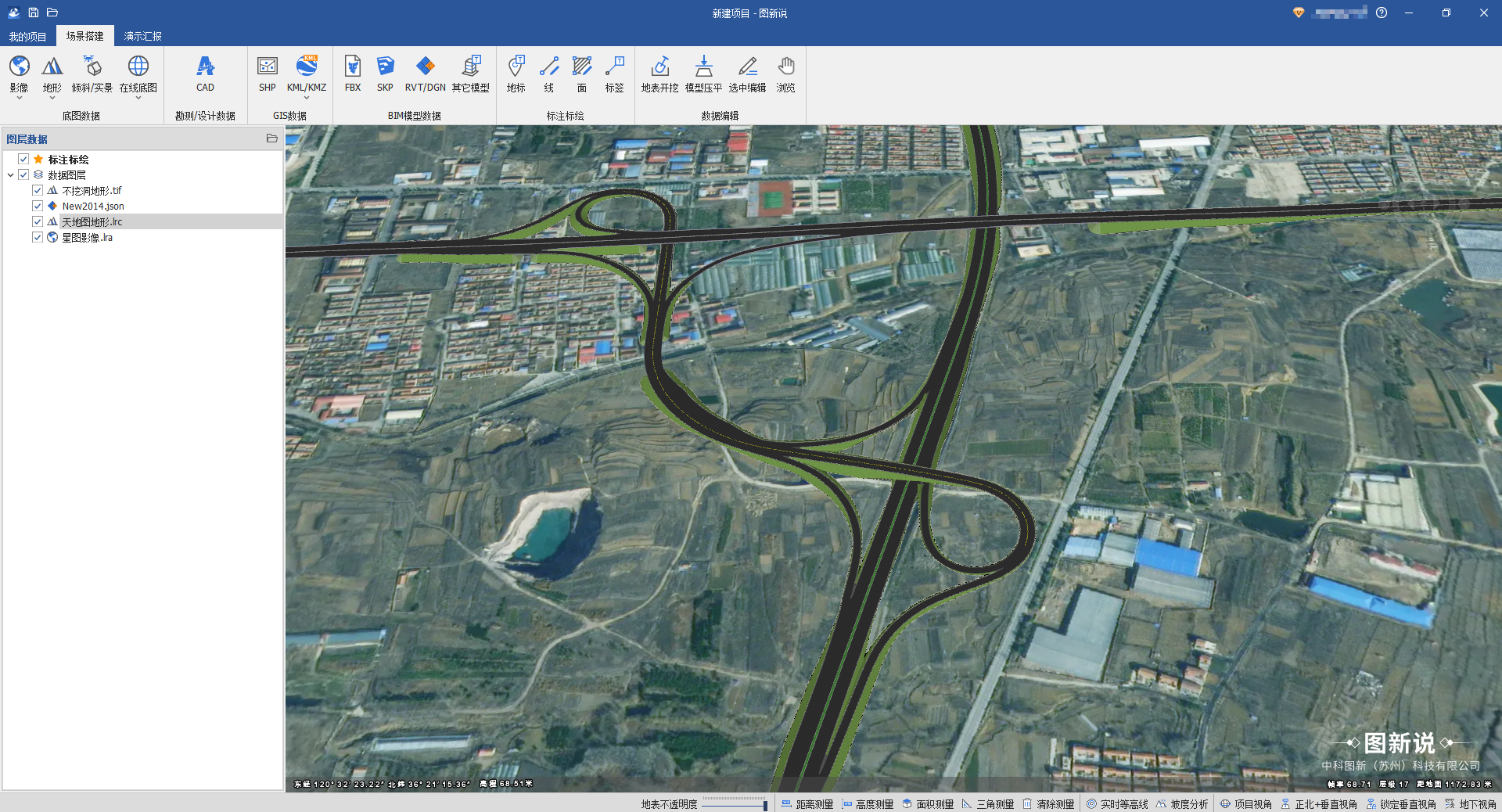

（6）参数配置完成后，点击“确定”即可导入路易生成的skp格式BIM模型。
