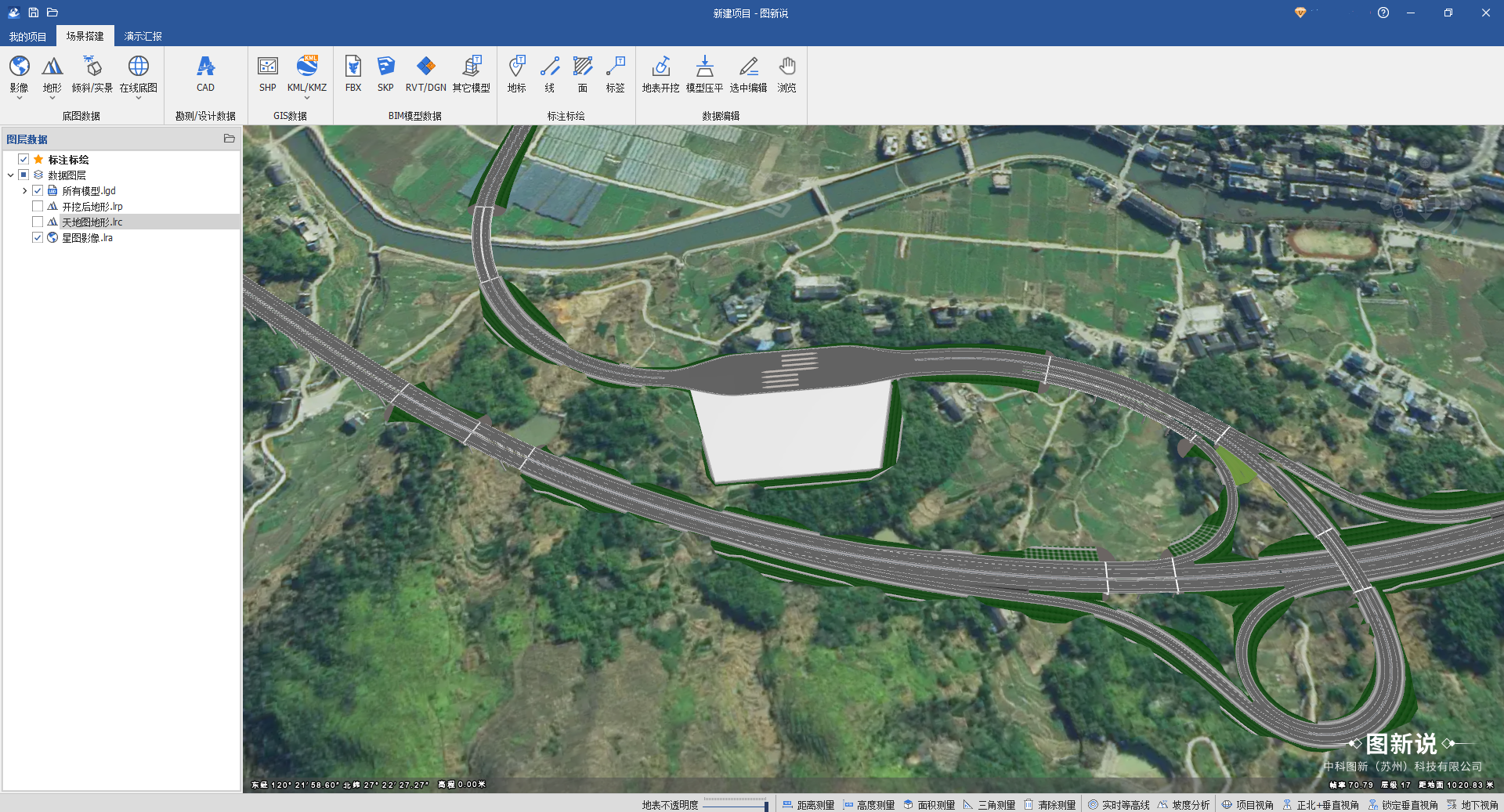

同豪设计的三维成果，需要精准的叠加到地图，结合具体的实景模型、海量的影像、地形数据。再融合设计、施工（CAD、场布、保护区、拆迁范围）等业务数据，进行展示汇报。

同豪设计的三维成果包括 BIM模型、tif地形和开挖边界数据，将这三种成果分别从同豪导出再导入图新说，结合底图进行展示汇报。

一、同豪BIM模型导入图新说

1、同豪导出BIM数据成果

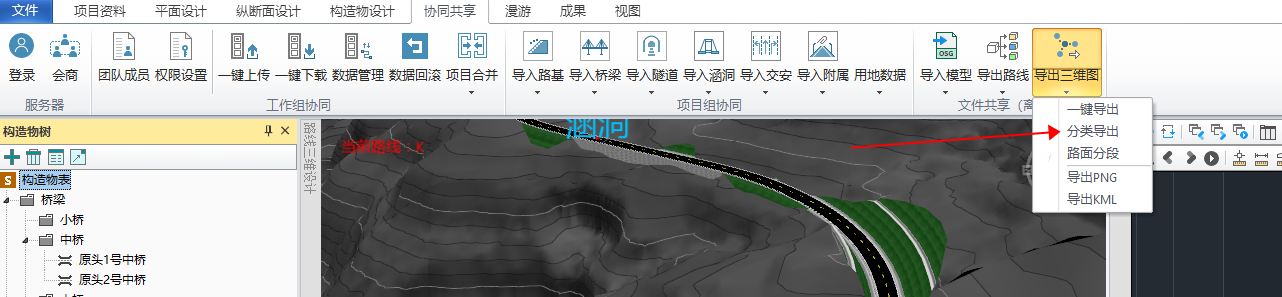

（1）在同豪软件中设计BIM数据后，可通过点击【导出三维图】中【分类导出】。

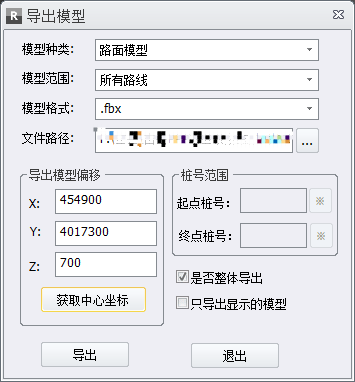

（2）在导出模型对话框中，在模型格式选择为.fbx。

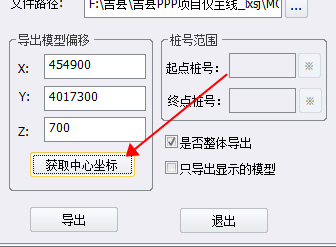

（3）再点击“获取中心坐标”，就可以获取导出模型偏移坐标值。

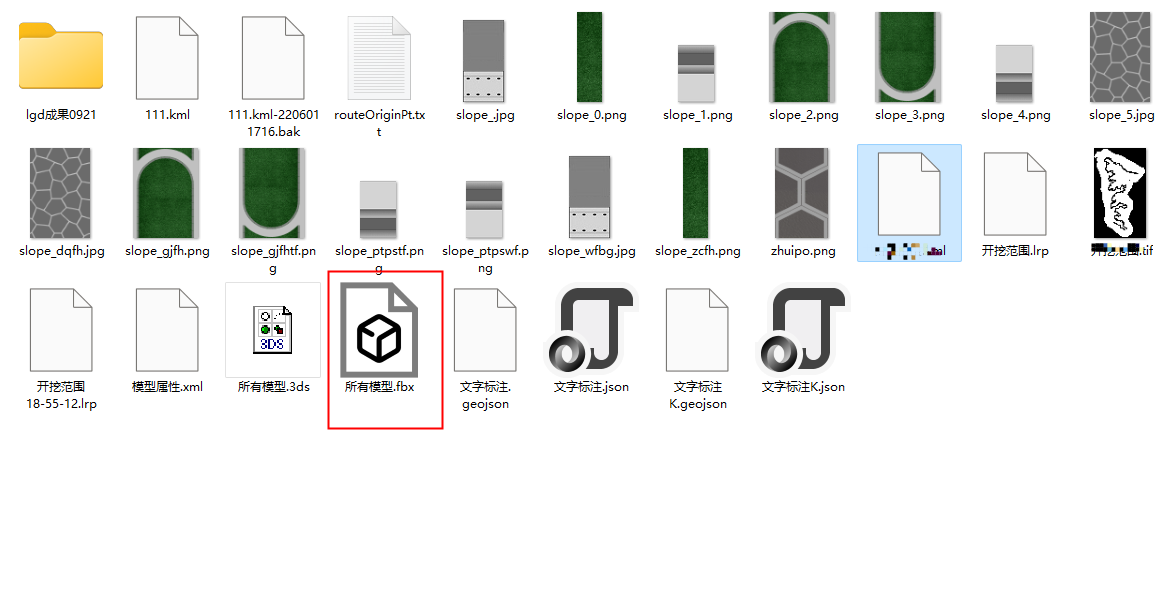

（4）最后，点击“导出”即可将设计的BIM模型导出为FBX格式数据，导出结果如下。

[!TIP|label:提示]

导出结果包含【routeOriginPt.txt】文件，文件内记录了偏移量。

2、同豪BIM成果导入图新说

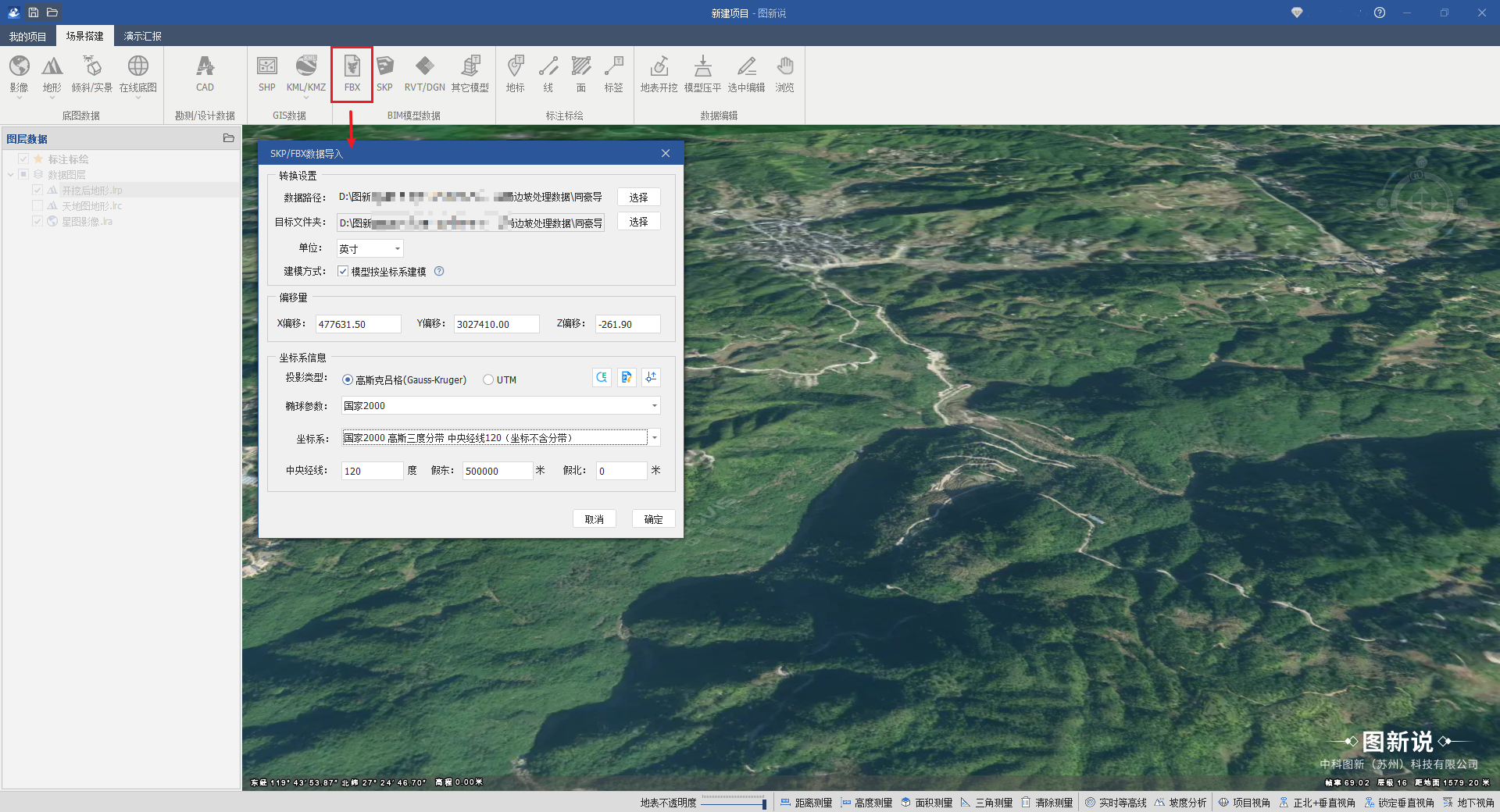

将同豪导出的fbx格式BIM模型加载到图新说内。在场景搭建模块中点击“FBX”功能。

（1） 选择同豪导出的.fbx格式模型。

（2） 选择单位：英寸（同豪导出的fbx格式模型单位默认为英寸）。

（3） 建模方式：自动识别到偏移量文件后，勾选“模型按坐标系建模”（同豪软件导出的通用成果模型一般是按照坐标系进行建模）。

（4） 偏移量：自动识别导出文件中的routeOriginPt.txt文件内偏移量，并自动填写到对应文本框内）。

（5） 坐标系信息：可通过手动进行选择投影类型、椭球参数、坐标系等信息；也可以通过填写EPSG带号、导入prj文件或手动在地图上选取点推荐投影信息等方式进行填写。

（6） 参数配置完成后，点击“确定”即可导入同豪生成的fbx格式BIM模型。

二、同豪开挖后地形成果导入图新说

1、同豪导出开挖后的地形

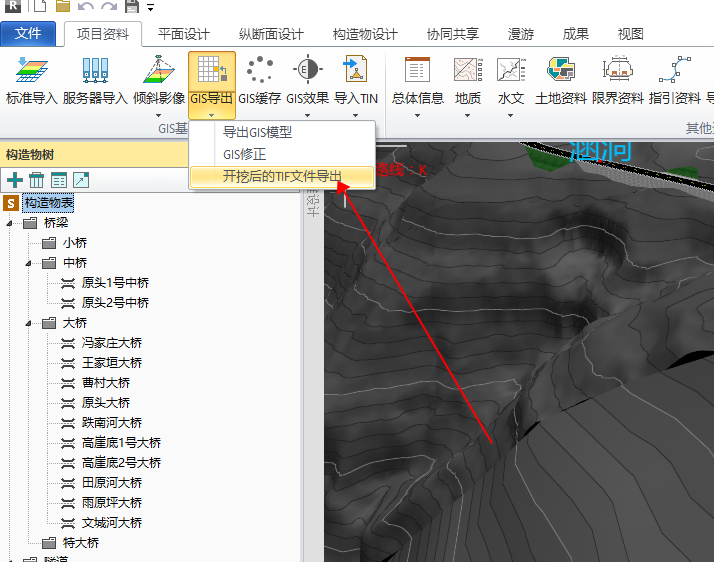

同豪支持一键导出开挖后的tif格式地形数据，点击【GIS导出】下的“开挖后的TIF文件导出”即可导出地形数据，但tif地形本身不包含投影信息。

2、同豪开挖后地形导入图新说

同豪导出tif格式的开挖后地形，本身是不带有投影信息，需要按照下图配置工程坐标系，将开挖后地形数据导入到图新说。

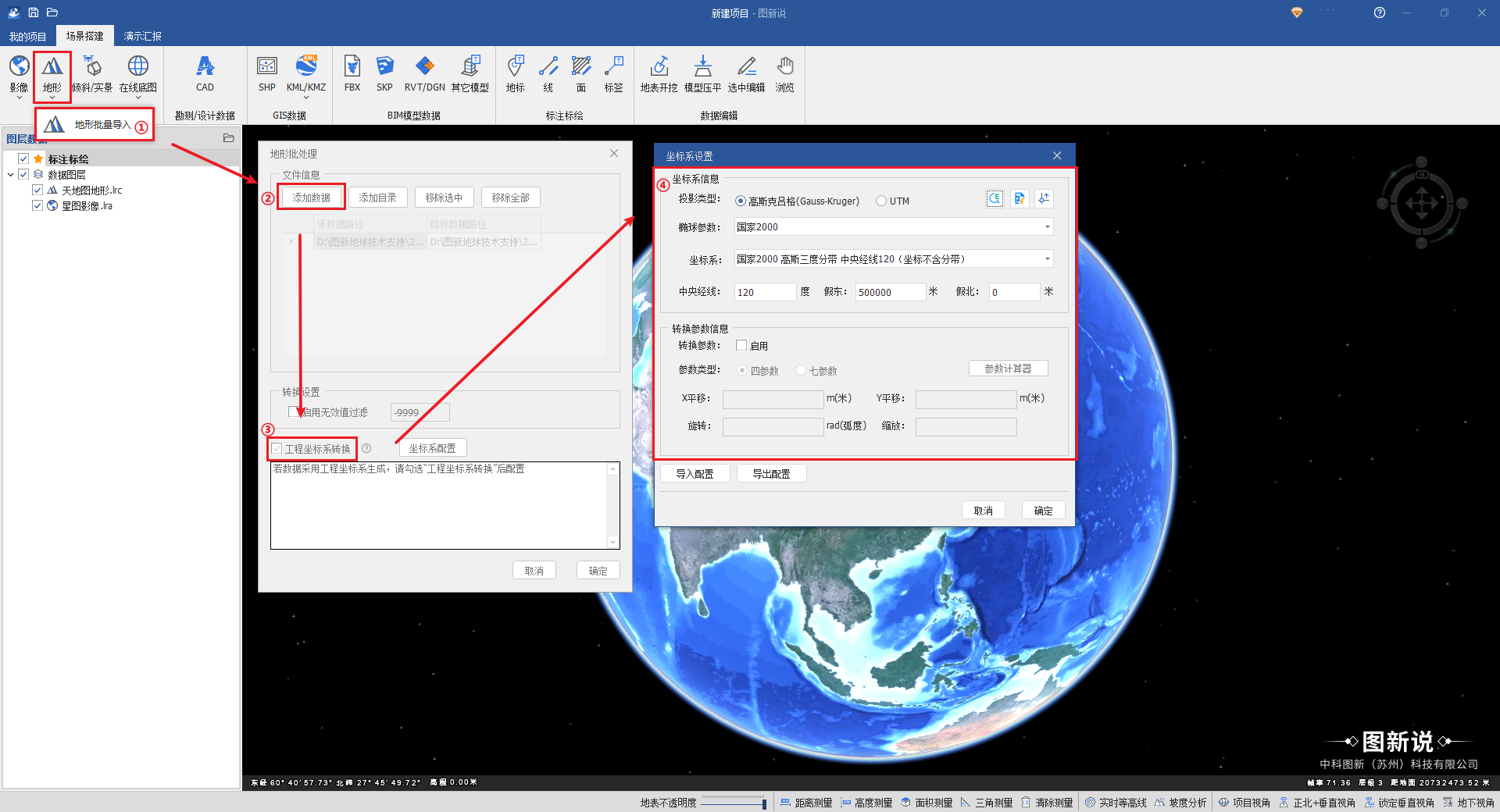

（1） 在场景搭建模块中点击“地形”—“地形批量导入”功能。

（2） 点击“添加数据”，选择需要添加到图新说的tif格式地形数据。

（3） 勾选“工程坐标系转换”，自动弹出坐标系设置对话框。

（4） 可通过手动进行选择投影类型、椭球参数、坐标系等信息；也可以通过填写EPSG带号、导入prj文件或手动在地图上选取点推荐投影信息等方式进行填写。若数据是地方坐标系，则可以启用四七参数，通过输入控制点进行自动计算，应用计算结果即可。

（5）配置完成后，点击“确定”即可将地形导入。

三、同豪开挖边界导入图新说

1、同豪自身生成开挖边界

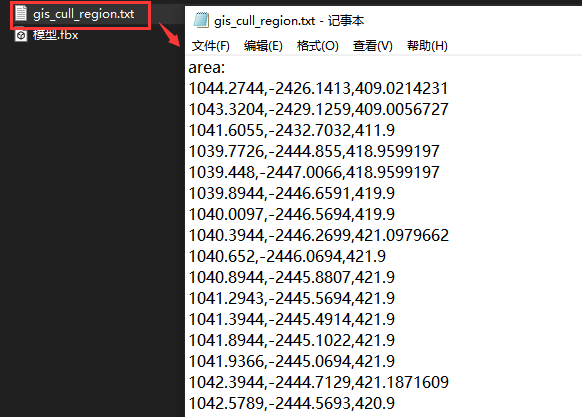

同豪自身可以生成开挖范围。在导出的数据中包含“gis_cull_region.txt”文本格式开挖边界范围数据。

2、同豪开挖边界导入图新说

同豪导出的模型数据中包含“gis_cull_region.txt”文本格式开挖边界范围数据，该文件可直接通过图新说转换成KML格式开挖边界，并导入到开挖列表中。

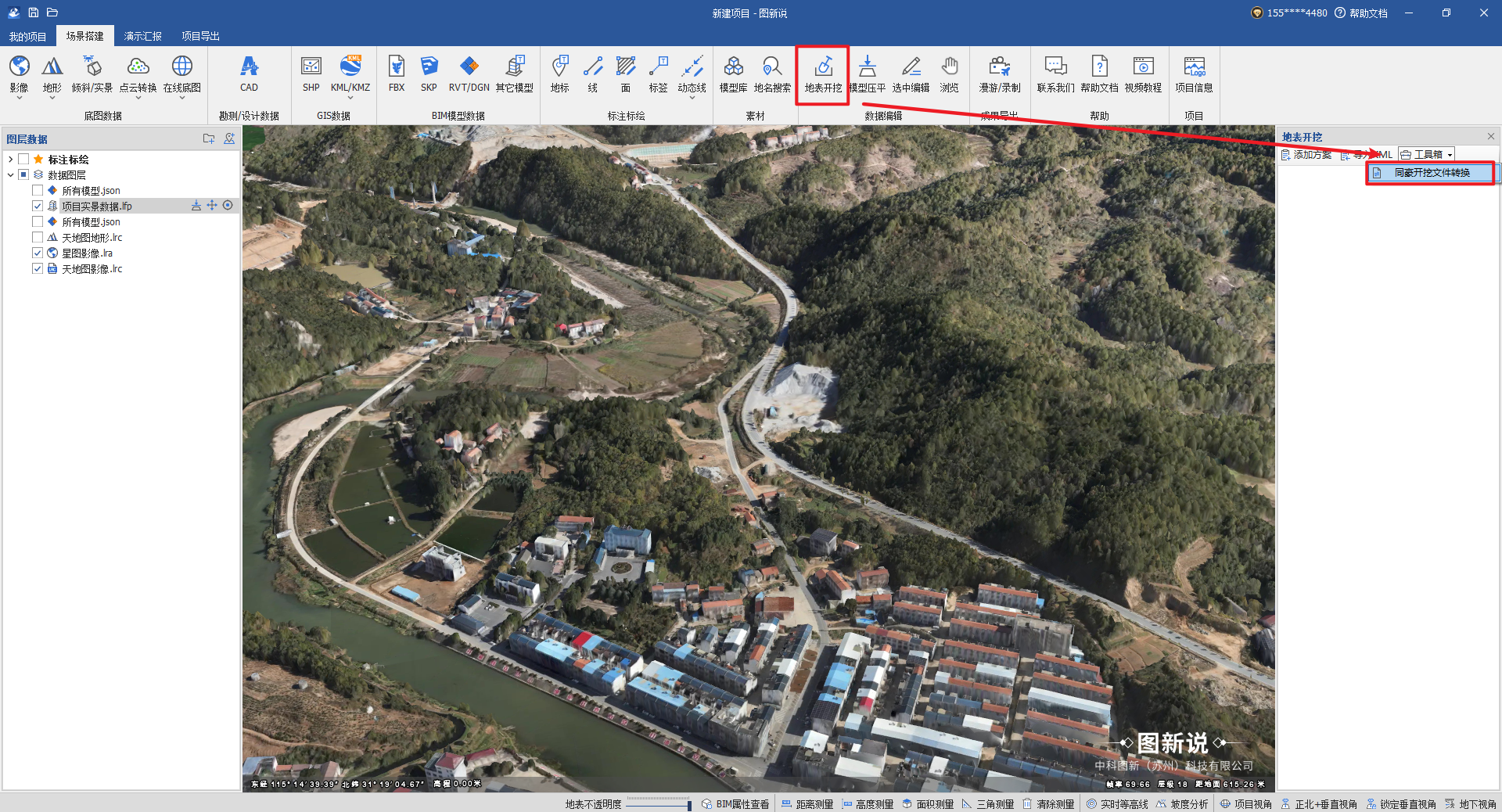

（1）点击场景搭建模块中的“地表开挖”功能中的工具箱，再点击“同豪开挖文件转换”

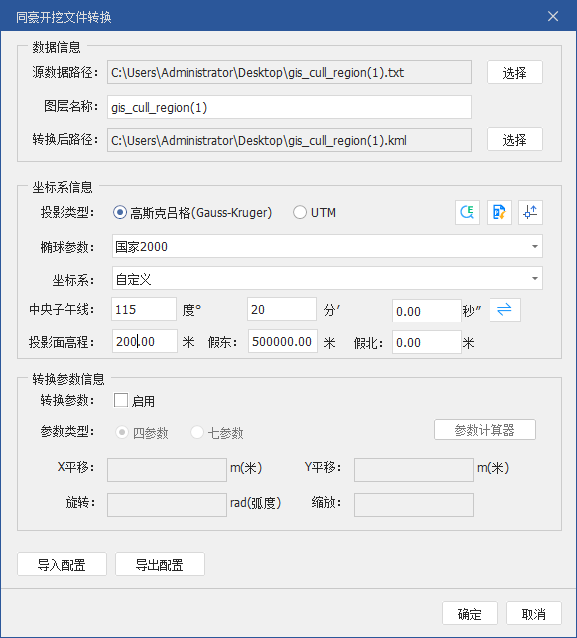

（2）选择同豪txt格式的开挖文件，配置好对应的坐标系信息（椭球参数、坐标系），并且支持自定义中央经线、投影高、四七参数的文件转换。点击“确定”自动处理为KML格式文件。

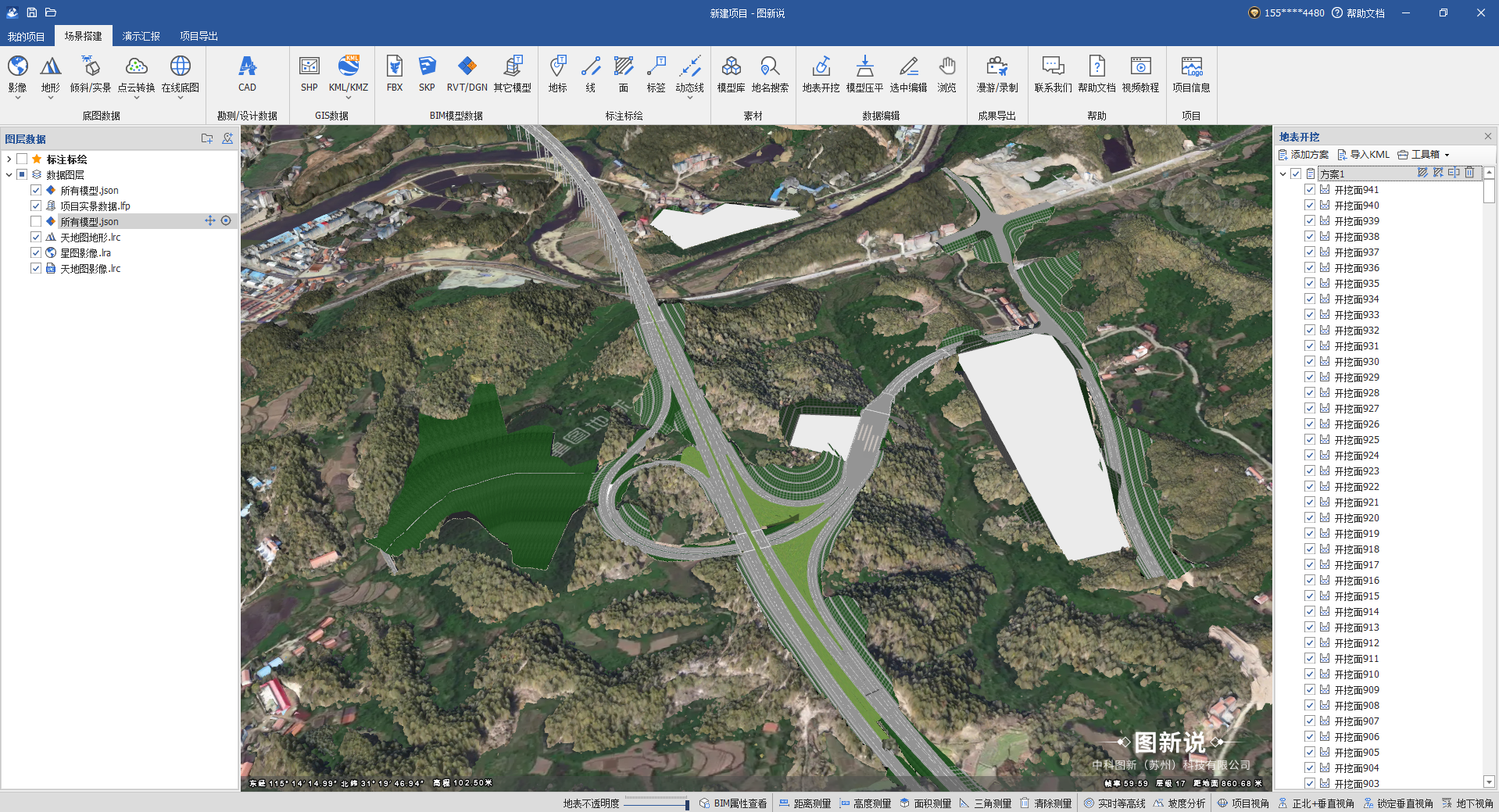

（3）处理完成后，可直接加载到开挖列表中，在开挖列表中可看到每一个开挖面。
