地表开挖

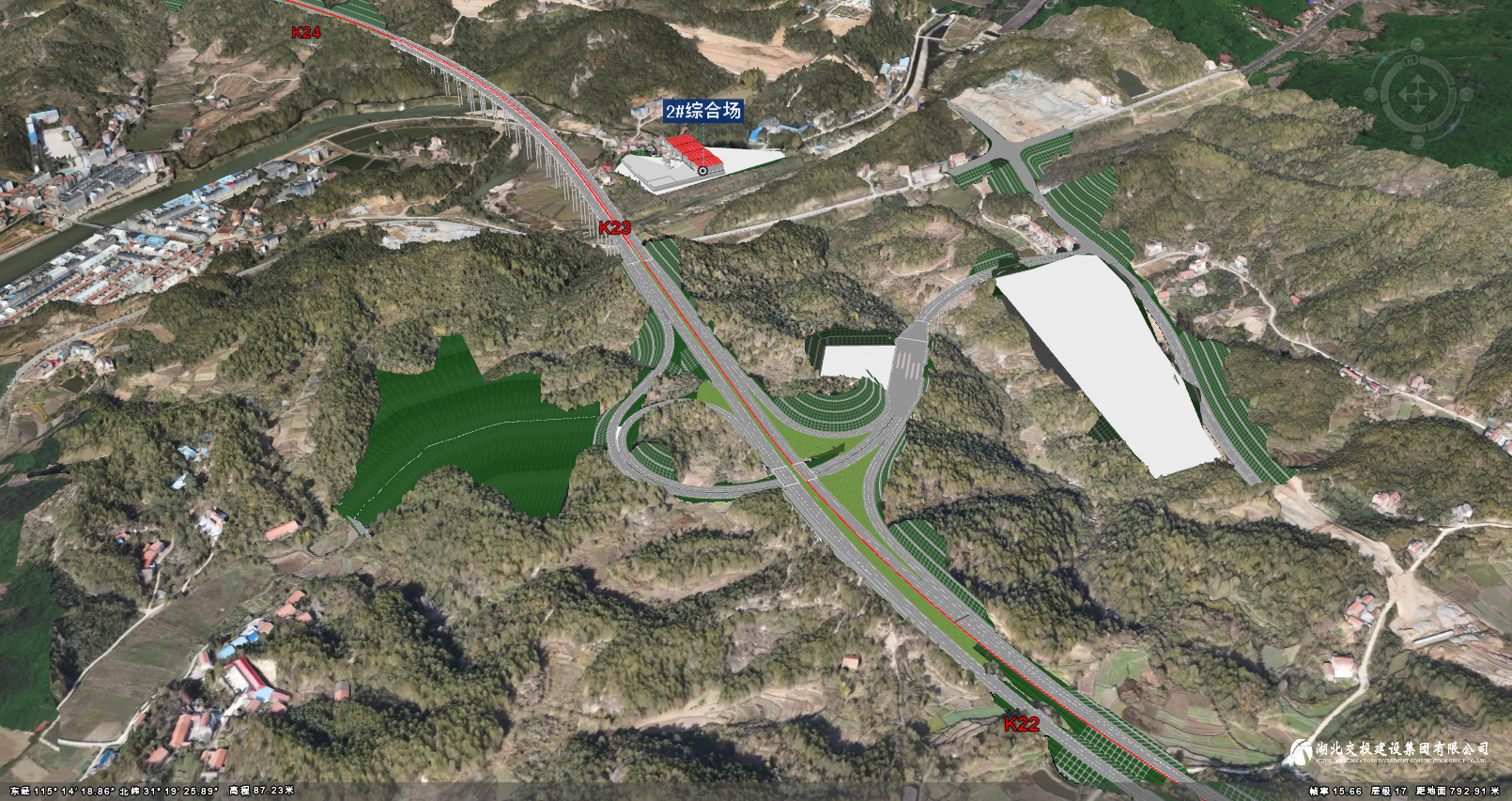

地表开挖是指在地形、倾斜模型上开挖一定范围的区域，用于显示地下的场景或融合BIM模型，经常用于倾斜与道路桥梁BIM模型融合、查看城市管网、地下沟渠，排污通道等地下设施等等。

一、操作步骤：

点击“地表开挖”，软件右侧弹出开挖列表

列表上方有三个功能

新建方案：初次打开开挖列表，默认带有一个“方案一”，可自定义添加多个方案存放不同的开挖方案，方便对比。

导入KML：将包含面要素的KML文件，直接导入到开挖列表，自动生成一个方案。

工具箱：点击展开“同豪开挖文件转换”功能，将同豪导出的.txt文本开挖边界转换成图新说可开挖的kml文件。

1、新建方案

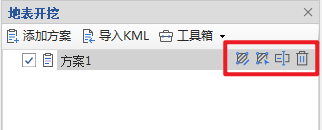

初次打开开挖列表，默认带有一个“方案一”，在“方案一”上可以绘制开挖面、选择面开挖、方案重命名、删除方案。

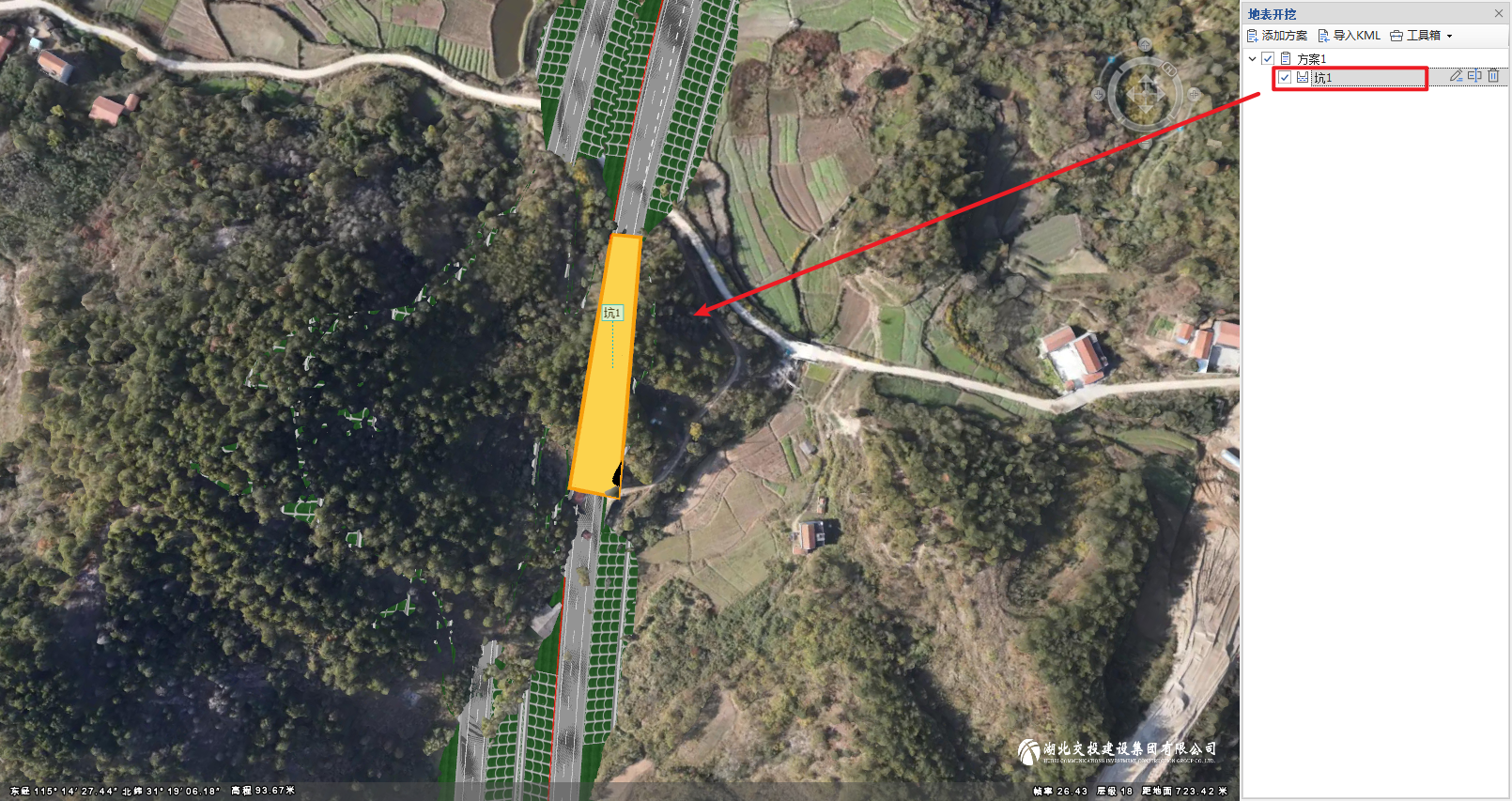

（1）绘制开挖面：点击后，在场景中单击左键绘制面，双击结束绘制，自动开挖，并作为独立的开挖面添加到方案中；

（2）选择开挖面：点击后，在场景中选择已有的面要素，选择后自动开挖，并在方案中生成一个开挖面；

（3）重命名：为当前方案进行重命名，方便区分不同时期、不同项目的方案；

（4）删除：将整个开挖方案删除，并且清楚里面所有的开挖面；

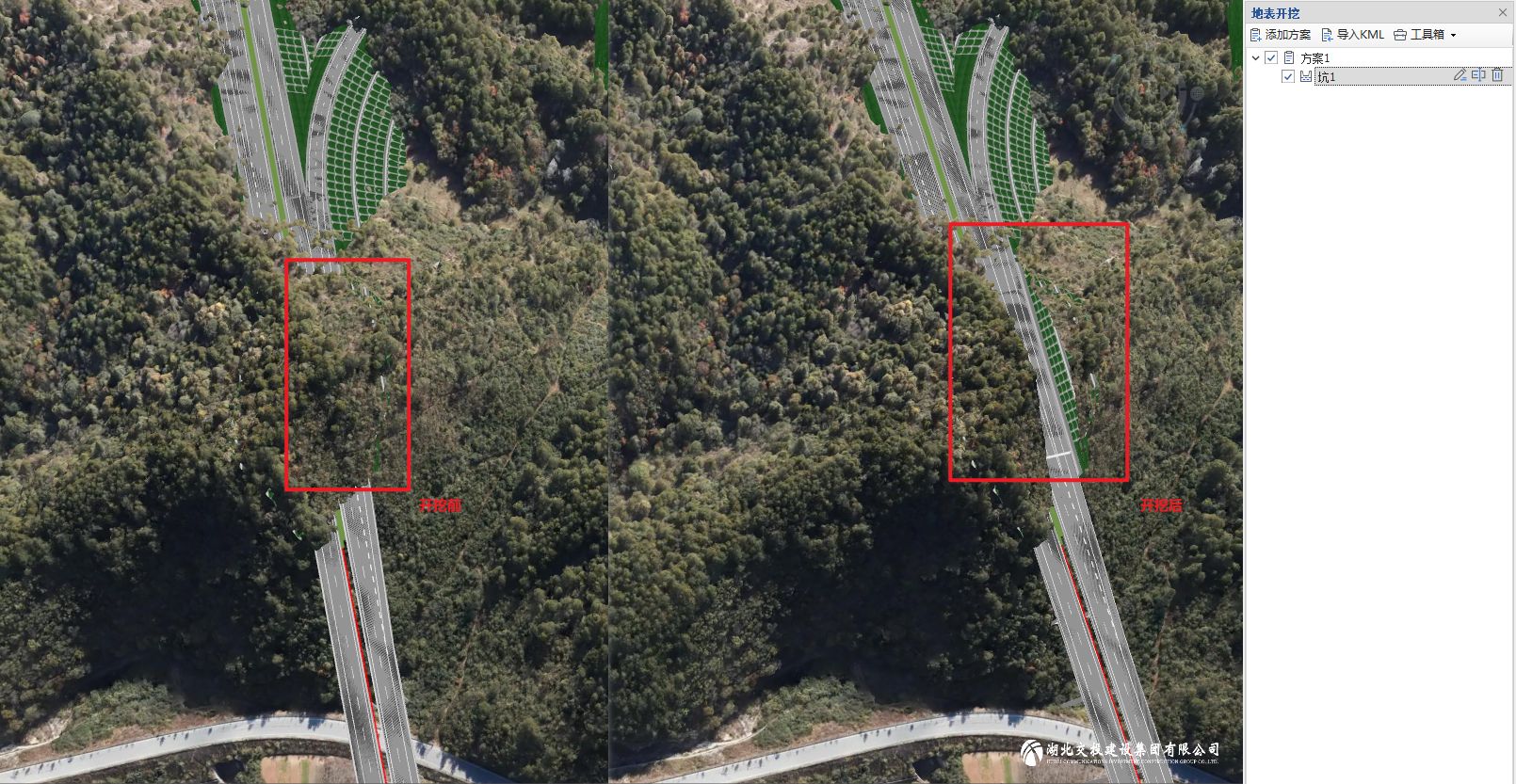

已有开挖面，可以在列表或者场景中双向选择，进行定位查看。在列表中，单击坑面，场景高亮显示，双击坑面，定位坑面视角并高亮显示。

2、导入KML

直接快速选择一个包含面要素的kml文件，导入后自动生成一个KML文件同名字的开挖方案，并将KML内的面要素转换成开挖面，可单独点击进行查看。

在场景中可点击开挖面

3、同豪开挖文件转换

同豪建模导出后，自身可以生成开挖范围。在导出的数据中包含一份名称为“gis_cull_region.txt”的文本格式开挖边界范围数据。

通过工具箱内的“同豪开挖文件转换”工具将txt文本格式的开挖面转换成KML，并支持自动添加到开挖列表，展示所有开挖面。

操作步骤：

（1）点击“工具箱”--“同豪开挖文件转换”

（2）选择同豪生成的开挖边界文件“gis_cull_region.txt”

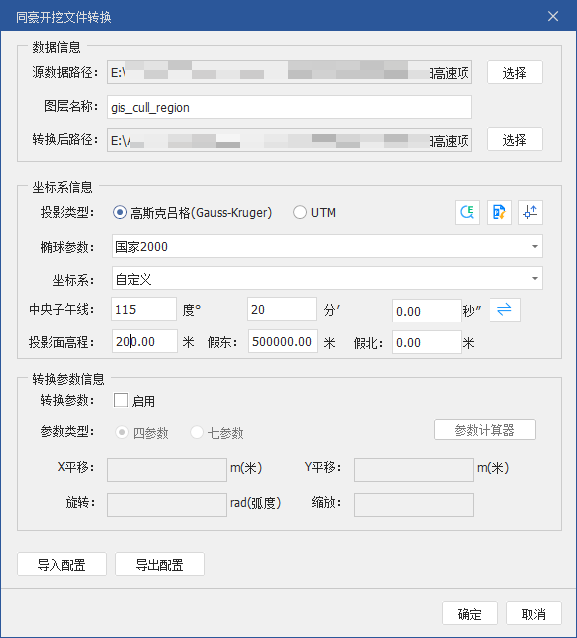

（3）选择后，弹出属性框，选择开挖文件对应的正确椭球参数、坐标系、中央子午线、投影面高程，配置四七参数等

（4）配置完成后，点击“确定”，将txt格式文件转换成KML格式，成功后提示是否需要添加到开挖列表。

点击“是”，直接将转换好的KML文件导入到开挖列表，以文件名称命名为方案名称。

点击“否”，则仅生成KML文件到文件夹内，可手动进行导入。

二、PPT页面绑定不同开挖方案

开挖列表中可添加多个开挖方案，并且支持在不同的PPT页面绑定不同的开挖方案。

1、在需要添加开挖方案的PPT页面，打开页面属性

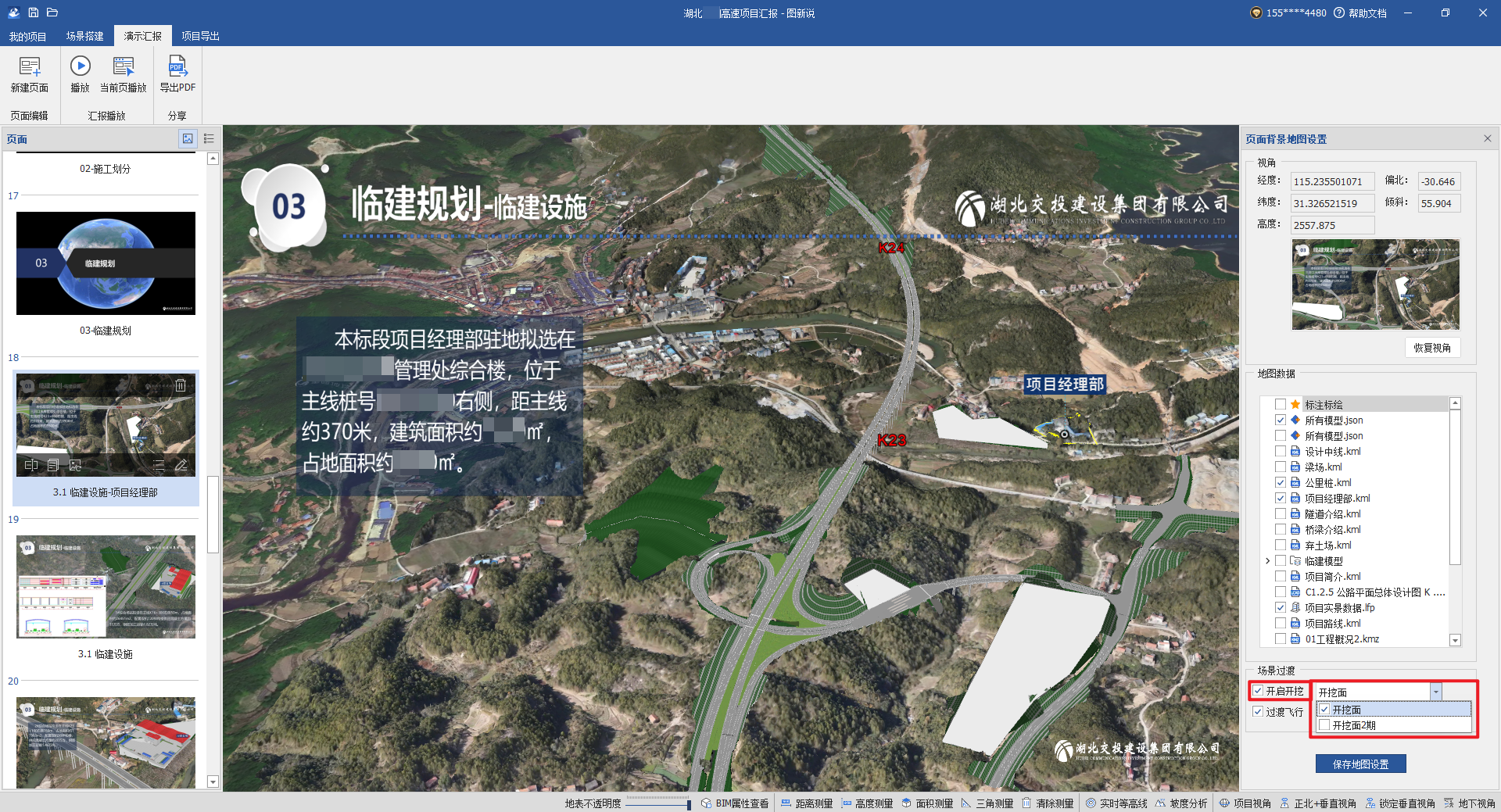

2、勾选开启开挖，并选择当前页面需要绑定的开挖方案
